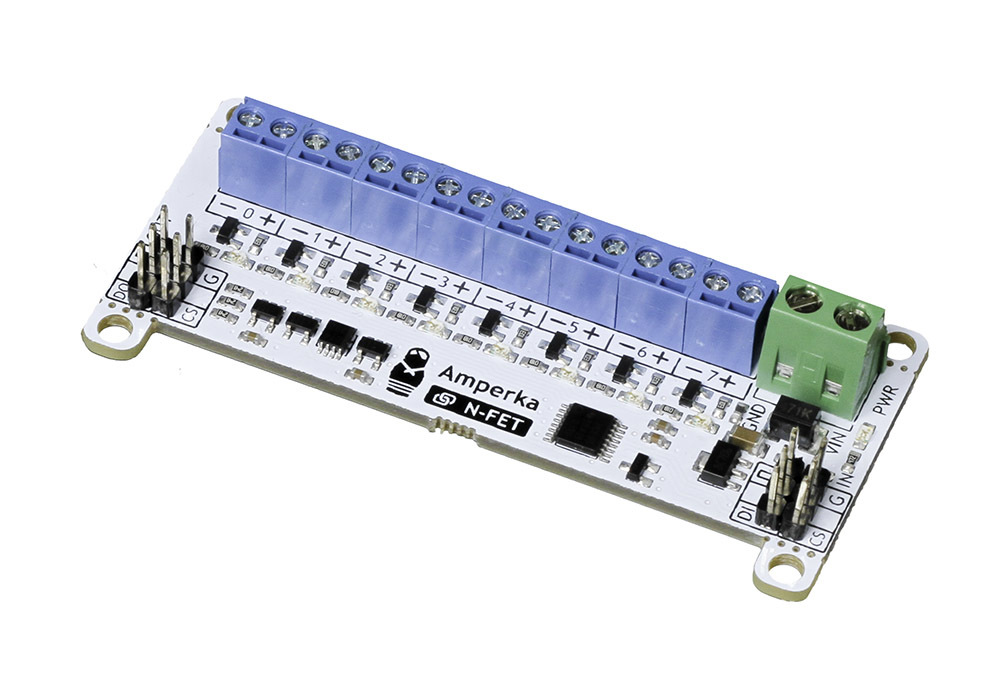

Сборка силовых ключей N-FET (Zelo-модуль)

Артикул AMP-B113
В наличии более 10 шт.
840
1 шт.
Доставка
Самовывоз, курьер, постаматы, почта
Оплата
Наличными, картой, электронными деньгами
Этот товар также бывает в нашем офисе, но сейчас его временно нет в наличии Этот товар также представлен в нашем офисе в Москве в количестве  шт.
Товары из офиса нельзя заказать через интернет или забронировать. Можно только прийти, схватить и бежать. Доступное количество актуально на момент загрузки страницы.

Хотите коммутировать большое количество моторов, соленоидов или клапанов? Каждый пин Arduino всегда на вес золота. Сборка силовых ключей не только возьмёт на себя управление силовой нагрузкой, но ещё и освободит пины управляющей платы.

Особености модуля

Модуль построен на чипе сдвигового регистра SN74HC595. Микросхема преобразовывает входящий последовательный сигнал на одном пине в выходной параллельный на восьми пинах.

На практике сдвиговый регистр превращает три пина микроконтроллера в восемь цифровых выходов. Каждый выход микросхемы мы подключили к силовому ключу.

Теперь вы сможете не только прокачать навыки светодиодной робототехники, но и справитесь с серьёзными потребителями постоянного тока.

Модуль способен коммутировать восемь отдельных выходных каналов постоянного тока напряжением до 30 В и током до 5 А.

Подключение

Модуль N-FET общается с управляющей электроникой по интерфейсу SPI. При подключении к Arduino или Iskra JS используйте Troyka Shield.

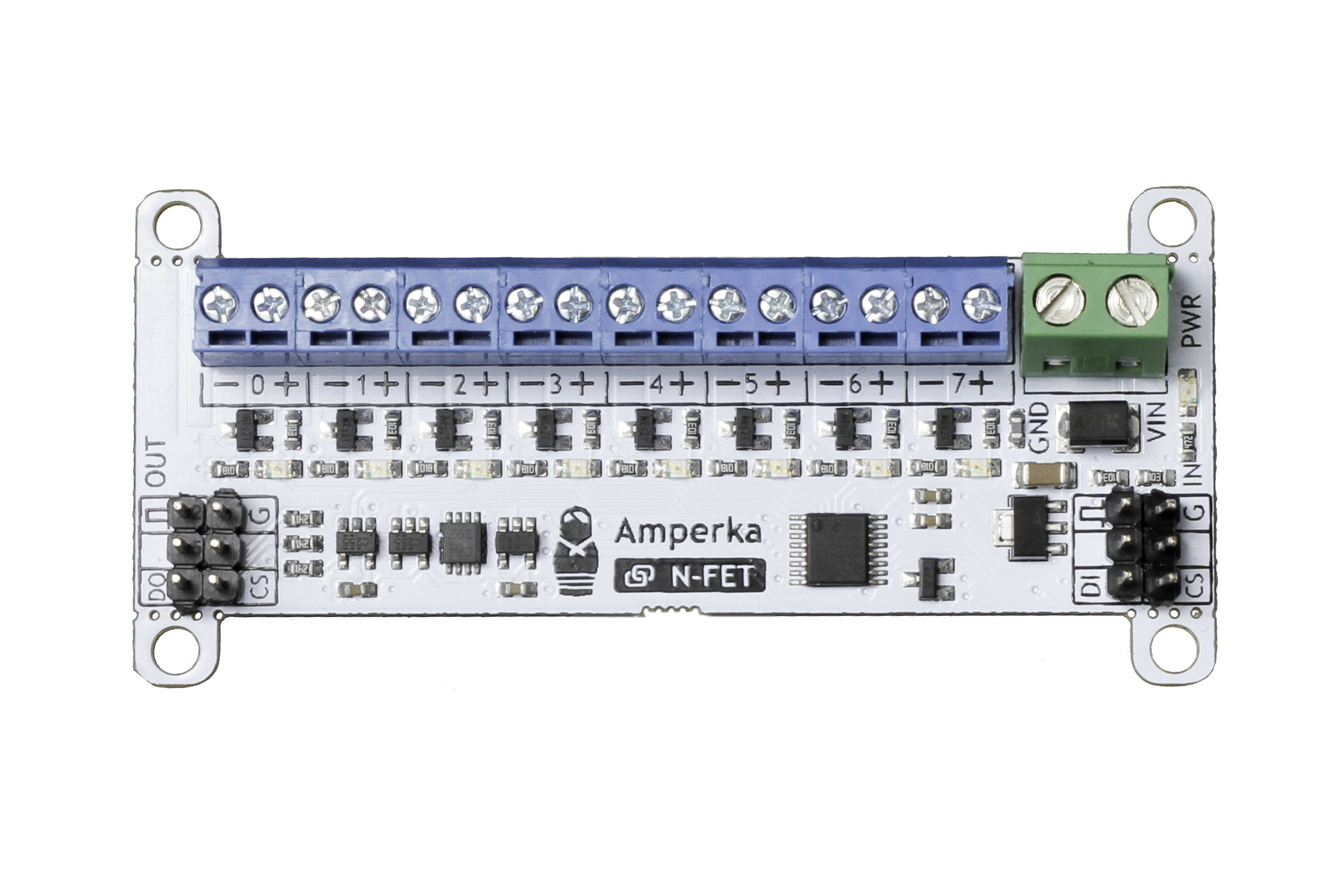

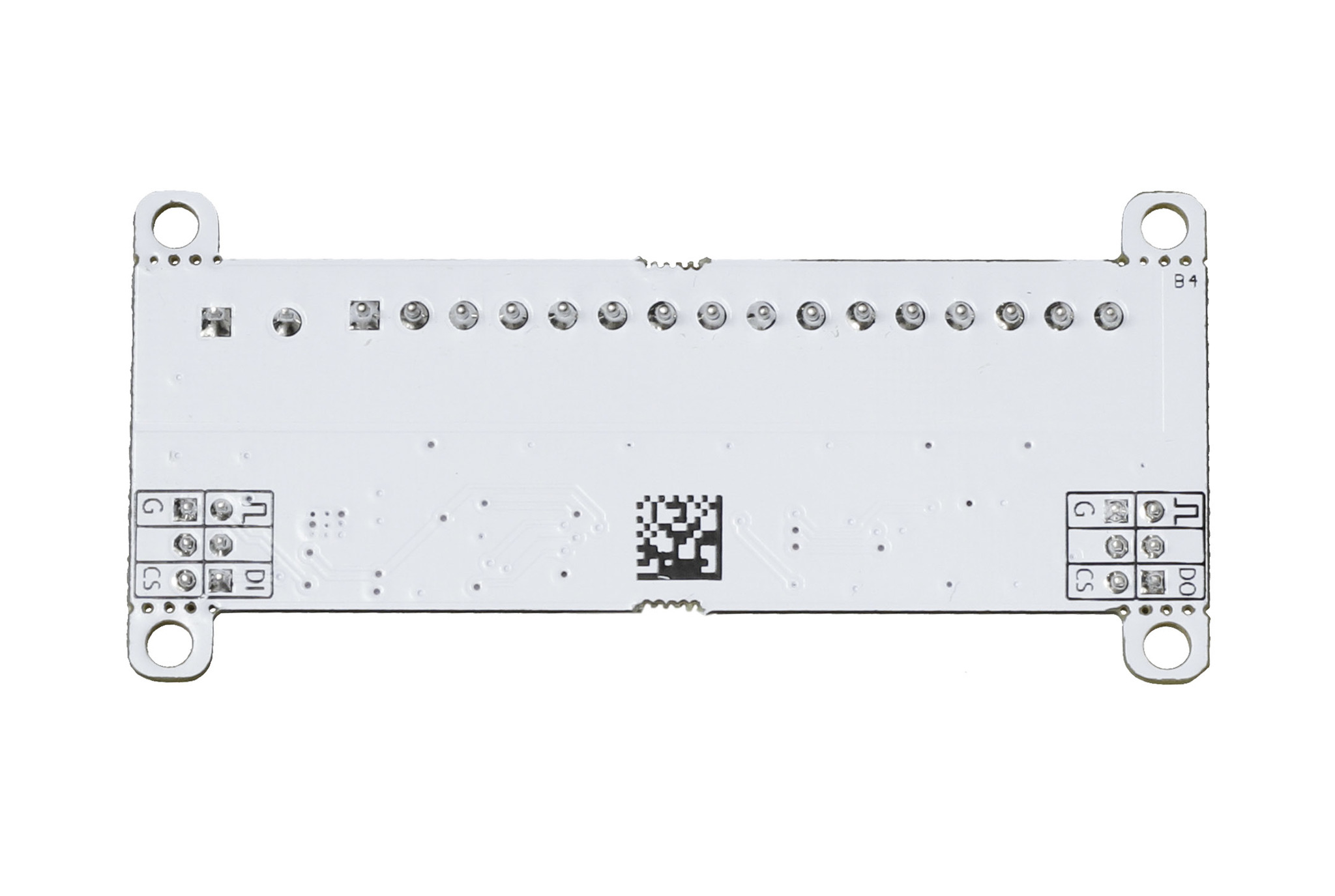

На модуле выведено две группы Troyka-контактов — входная и выходная.

Входная группа контактов используется для соединения модуля с микроконтроллером:

  • Сигнальный (SCK) — пин последовательного тактового сигнала. Используется для согласования скорости передачи. Подключите к пину SCK микроконтроллера.
  • Сигнальный (DI) — вход ведомого устройства. Используется для приёма данных из микроконтроллера. Подключите к пину MOSI микроконтроллера.
  • Сигнальный (CS) — выбор ведомого устройства. Подключите к любому цифровому пину микроконтроллера.
  • Земля (G) — соедините с пином GND микроконтроллера.

Выходная группа используется для соединения несколько модулей в цепочку (гирлянду):

  • Сигнальный (SCK) — пин последовательного тактового сигнала. Используется для согласования скорости передачи. Подключите к пину SCK последующего модуля.
  • Сигнальный (DO) — выход ведомого устройства. Используется для проброски данных через модуль. Подключите к пину DI последующего модуля.
  • Сигнальный (CS) — выбор ведомого устройства. Подключите к пину CS последующего модуля.
  • Земля (G) — соедините с пином GND последующего модуля.

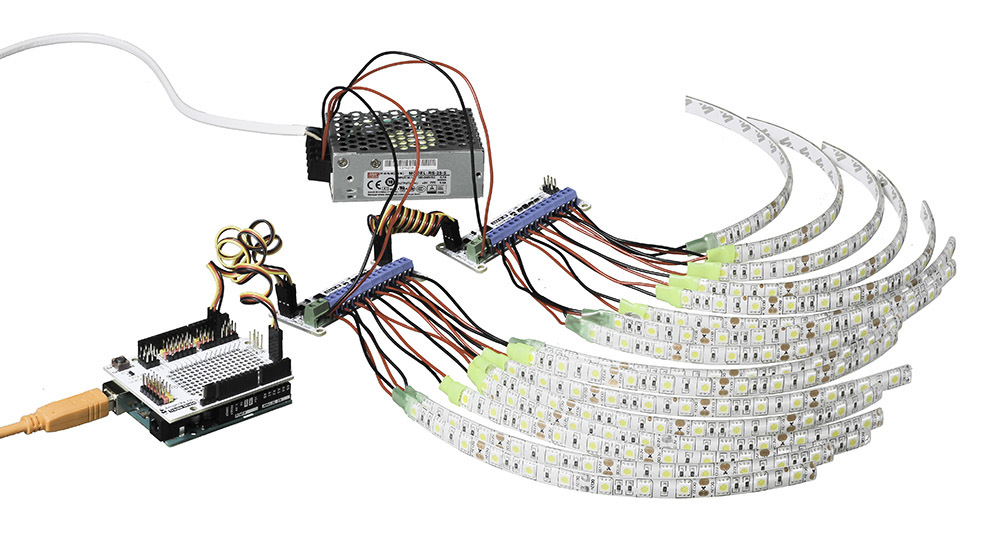

Нагрузку подключайте к колодкам под винт. Отрицательный контакт к минусовой клемме, а положительный — к плюсовой. Каждый модуль способен коммутировать до восьми каналов.

Источник питания нагрузки подключайте к клеммнику PWR. Положительный контакт к контакту Vin, а отрицательный — к контакту GND.

Модуль способен коммутировать восемь отдельных выходных каналов постоянного тока напряжением до 30 В и током до 5 А.

Программирование

На низком уровне модуль получает команды по интерфейсу SPI. Для быстрой и удобной работы мы написали библиотеки для управляющих платформ:

Комплектация

  • 1× плата-модуль
  • 2× трёхпроводных шлейфа

Характеристики

  • Питание модуля: 3.3–5 В
  • Потребляемый ток: до 50 мА
  • Максимальное коммутируемое напряжение: 30 В
  • Максимальный коммутируемый ток: 5 А
  • Ключ: IRLML0030 (N-канал)
  • Количество каналов: 8
  • Габариты без ушек: 76×25 мм
  • Габариты с ушками: 76×35 мм
