Экран E-Ink 1,54” / 200×200 / красный v1

1,54-дюймовый экран на электронных чернилах E-Ink выводит текстовую и графическую информацию, но при этом расходует куда меньше энергии, чем ЖК-панель с подсветкой. А ещё он хранит изображение после отключения! Используйте дисплей на электронной бумаге там, где важно низкое энергопотребление, или когда обычному LCD-экрану не хватает читаемости и углов обзора.

Особенности дисплеев E-Ink

• Сверхнизкое энергопотребление: подсветка не требуется, энергия тратится лишь на обновление экрана.
• Последнее изображение хранится даже при снятом питании.
• Свободные углы обзора и хорошая читаемость под прямым светом.
• Ограниченная палитра: в данном случае — чёрный, белый и красный цвет без полутонов.
• Долгое время обновления, из-за чего экран не подходит для видео.

Начинка

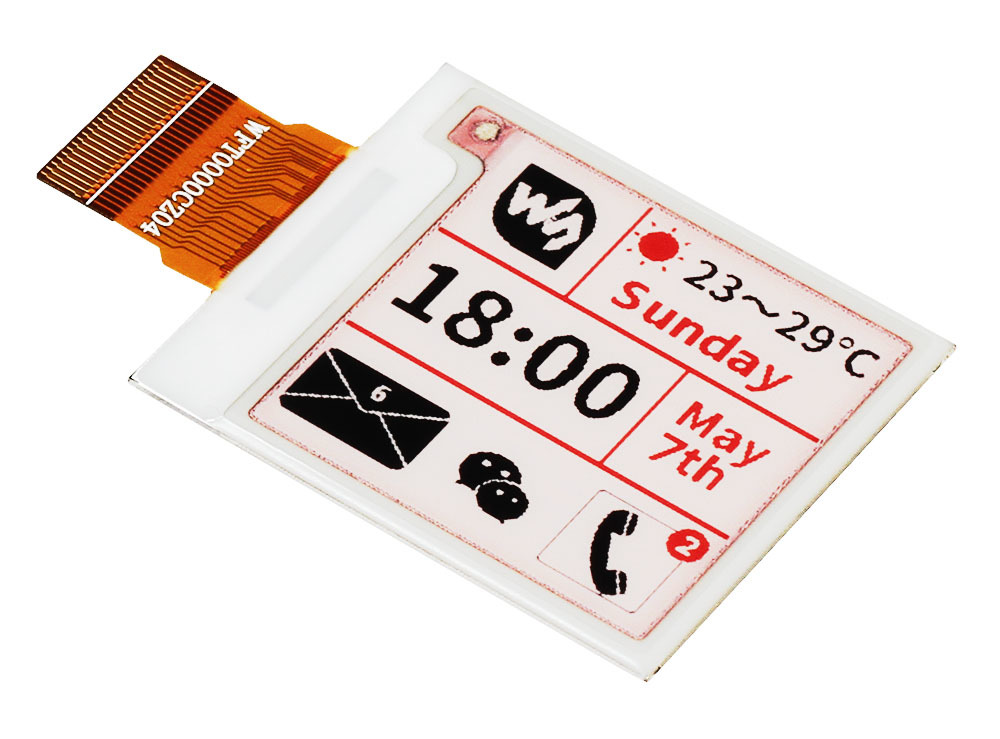

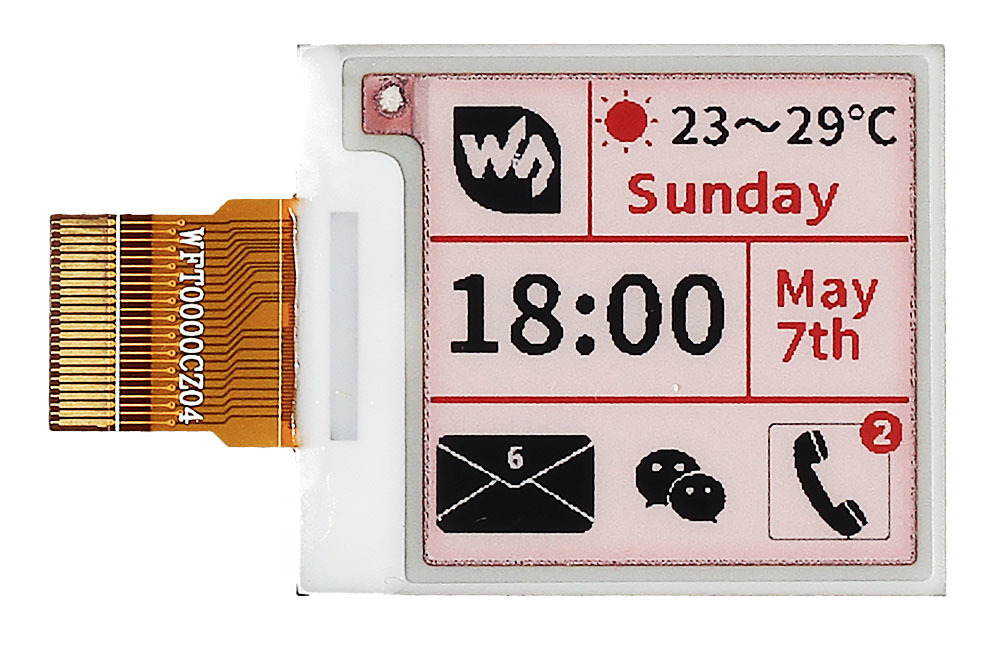

Данный экран E-Ink обладает диагональю 1,54 дюйма и разрешением 200×200 пикселей. Изображение выводится в чёрном, белом и красном цвете без полутонов. У каждого пикселя есть только два состояния: включён и выключен. При обновлении изображения на экране происходит несколько циклов мерцания — не пугайтесь, это нормальное поведение дисплеев E-Ink.

Экран поставляется в виде голой панели без аппаратного драйвера — в таком виде его можно встроить или наклеить на корпус устройства. Возможная альтернатива — дисплейный модуль E-Ink 1,54”, который уже содержит драйвер экрана с необходимой обвязкой и крепится на 4 винта.

Подключение и программирование

Дисплей E-Ink общается с управляющей платой через интерфейс SPI. Для быстрого старта рекомендуем взять контроллер E-Ink на ESP32 или ESP8266 — самодостаточные платформы для разработки в среде Arduino IDE.

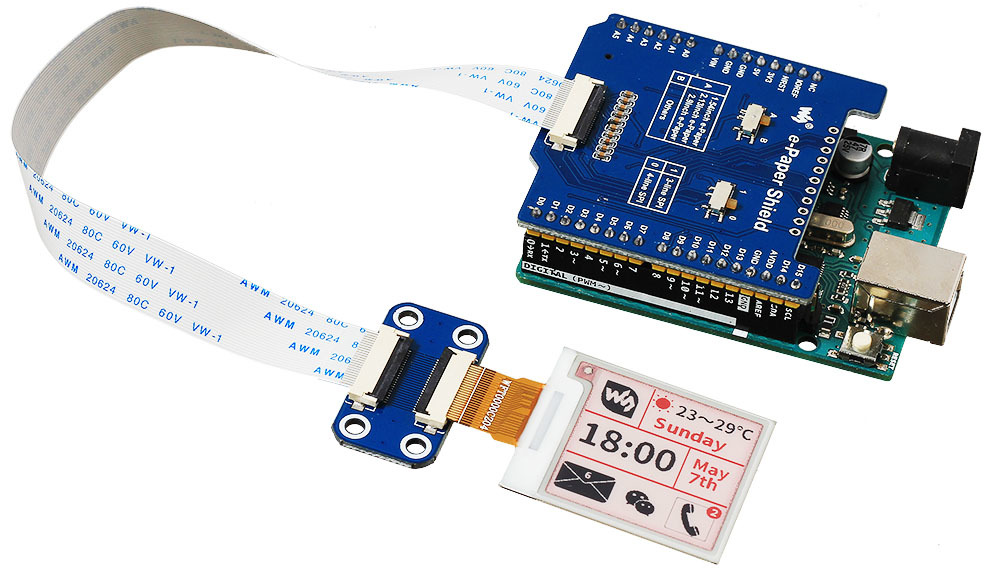

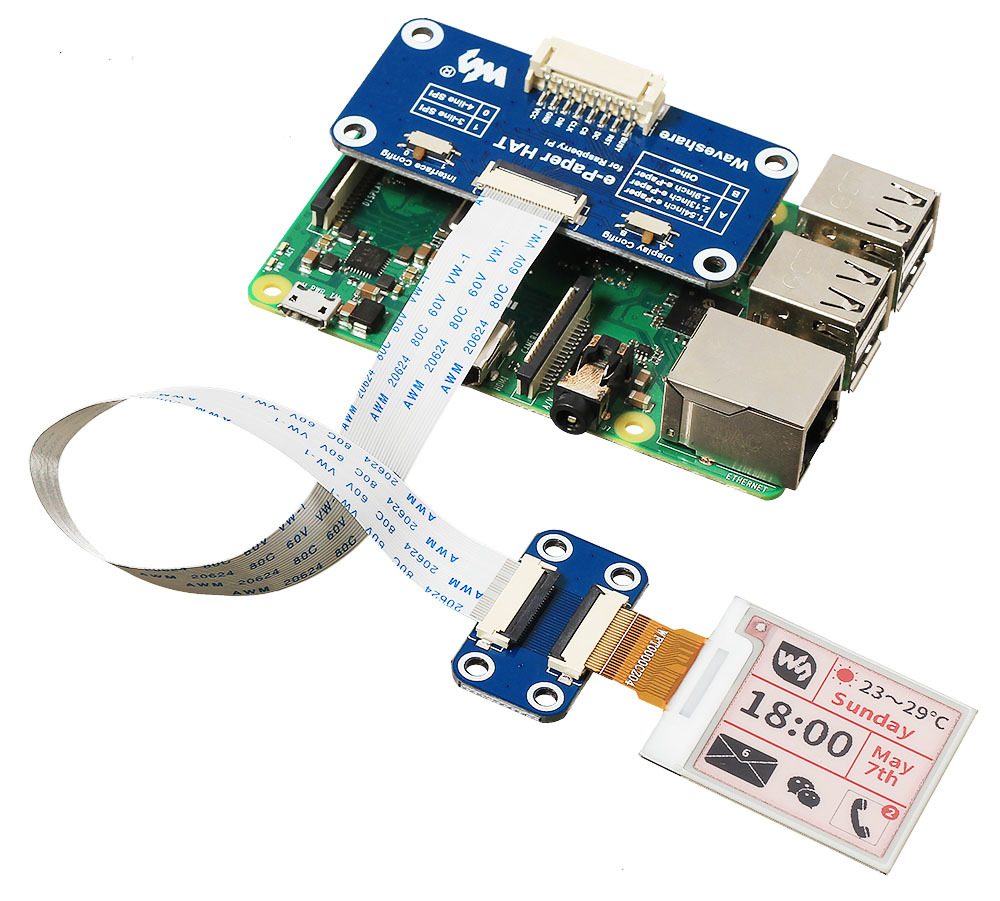

Для подключения экрана к Arduino используйте драйвер e-Paper Shield, а для Raspberry Pi подойдёт плата e-Paper Driver HAT.

Готовые библиотеки для дисплеев e-Paper позволяют выводить на них строки символов ASCII, примитивные геометрические фигуры, а также отрисовывать на экране монохромные изображения по точкам.

Технические подробности и примеры работы вы найдёте в инструкции на нашей Wiki.

Комплектация

• 1× Экран E-Ink

Характеристики

• Модель: Waveshare 1.54inch e-Paper (B) V1 (SKU 13275)
• Технология: электрофоретический дисплей (электронная бумага)
• Диагональ: 1,54 дюйма
• Разрешение: 200×200
• Цветность: чёрный, белый, красный (2 градации: 0% и 100%)
• Полное время обновления: 8 с
• Интерфейс: SPI
• Напряжение питания: 3,3 В
• Энергопотребление: менее 0,017 мВт
• Расход энергии на обновление: 26,4 мВт
• Видимая область экрана: 27,6×27,6 мм
• Размеры панели: 37×32×1 мм
