Встраиваемый ёмкостный сканер отпечатков пальцев «таблетка»

Артикул AMP-V16606
В наличии более 10 шт.
1 490
1 шт.
Доставка
Самовывоз, курьер, постаматы, почта
Оплата
Наличными, картой, электронными деньгами

Привыкли разблокировать смартфон отпечатками пальцев? Как насчёт того, чтобы подружить похожий дактилоскопический датчик с Arduino? Воспользуйтесь ёмкостным сканером отпечатков пальцев, чтобы управлять электронными замками, или же сделать биометрическую систему учёта рабочего времени.

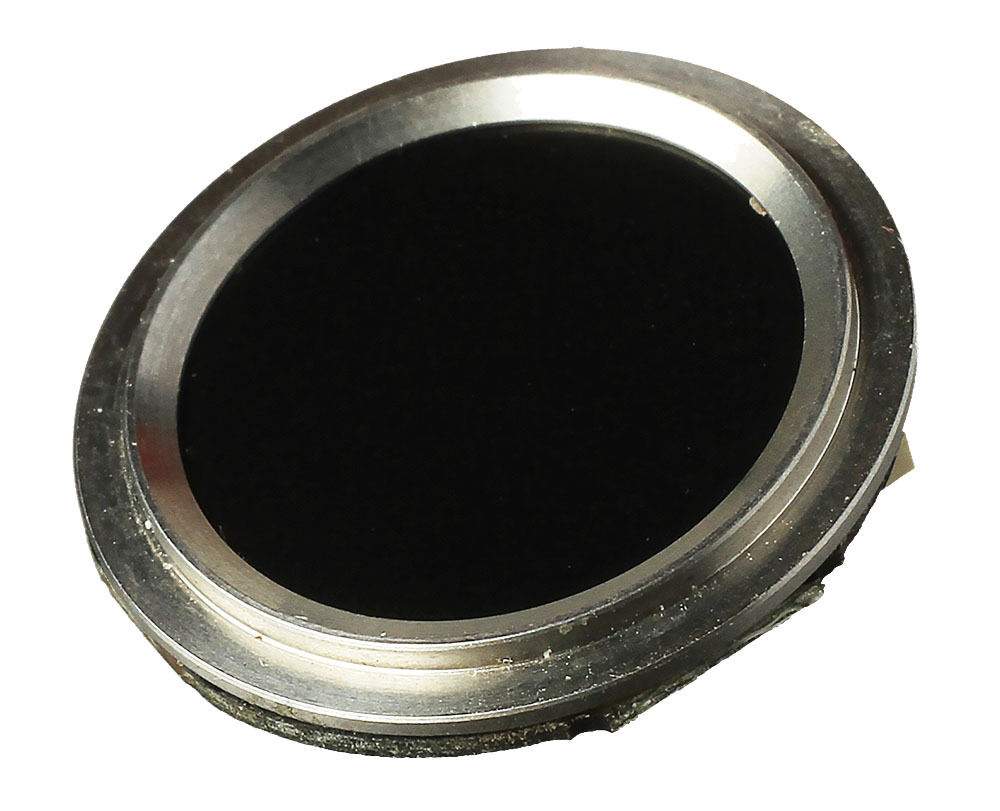

Данный сканер отличается миниатюрным форм-фактором: вся начинка собрана в небольшом корпусе в виде таблетки со стальной рамкой. Поскольку сенсор круглый, то палец можно прикладывать под произвольным углом в рабочей плоскости.

Принцип действия

Сканер содержит чувствительный элемент, который измеряет разницу в электрической ёмкости между гребнем и канавкой на пальце и составляет детальный снимок папиллярного узора. Высокоточный алгоритм сравнивает полученный скан разрешением 508 точек на дюйм с эталонной записью пользователя. Устройство подтверждает или отклоняет доступ за 0,5 секунды.

Возможности сканера

  • Чтобы приступить к работе, нужно записать в устройство отпечатки всех доверенных пользователей. В процессе записи юзеру нужно трижды сканировать палец, чтобы создать точный эталон.
  • Каждому пользователю присваивается уровень доступа от 0 до 10 (5 по умолчанию).
  • В дальнейшем можно добавить в базу пользователя, удалить неактуальные записи или очистить память устройства.
  • По команде сравнения устройство считывает отпечаток и ищет его в своей базе данных. При положительном результате по UART выдаётся подтверждение вашего доступа или, в случае системы с несколькими юзерами, порядковый номер пользователя и его уровень доступа.

На основе выдаваемых сканером данных можно запрограммировать дальнейшую работу системы: разграничить уровни доступа, чтобы открывать отдельные замки доверенным пользователям и т. д.

Также устройство позволяет экспортировать сканированные отпечатки пальцев в формате изображения BMP или в собственном формате данных, который хранит и скан, и просчитанные биометрические черты пользователя. Это пригодится, чтобы делать бэкап базы пользователей.

Особенности ёмкостного датчика

Ёмкостный датчик отличается от оптического наиболее компактными габаритами и повышенной точностью работы, которая не зависит от условий освещения. Он оптимально подходит для систем, где не нужно слишком частое считывание, но важна максимальная точность — например, для управления замком или сейфом.

Тем не менее, у ёмкостного датчика есть свои слабости: например, он плохо считывает мокрые пальцы и боится статического электричества. А ещё не стоит использовать его в помещениях с горячим или холодным воздухом, повышенной влажностью и пылью.

Подключение и настройка

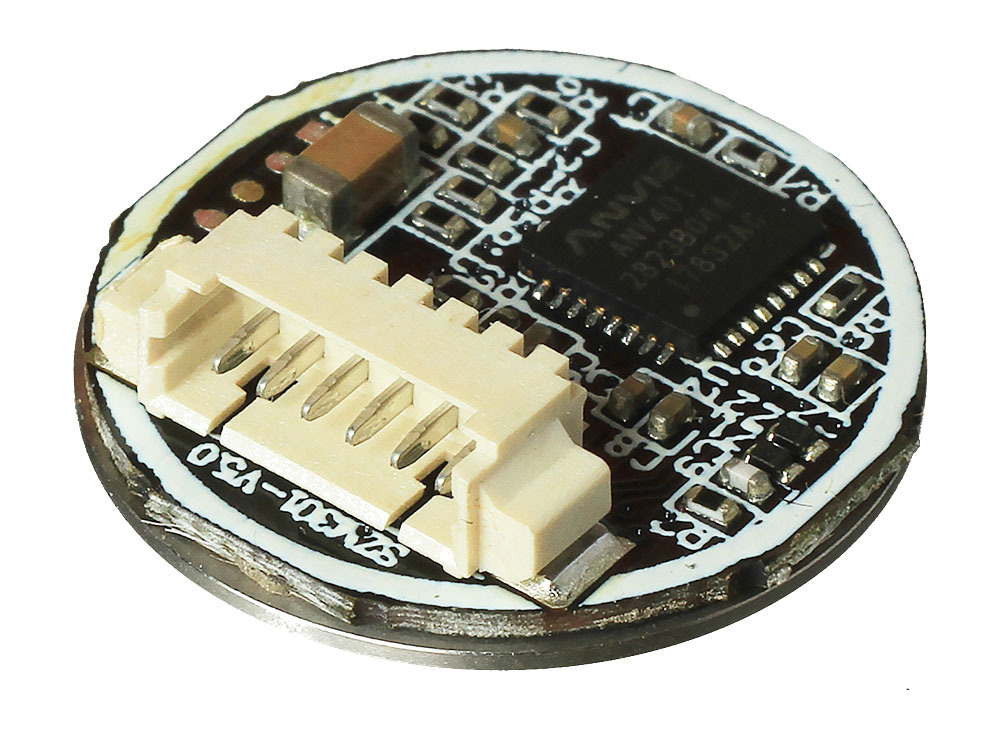

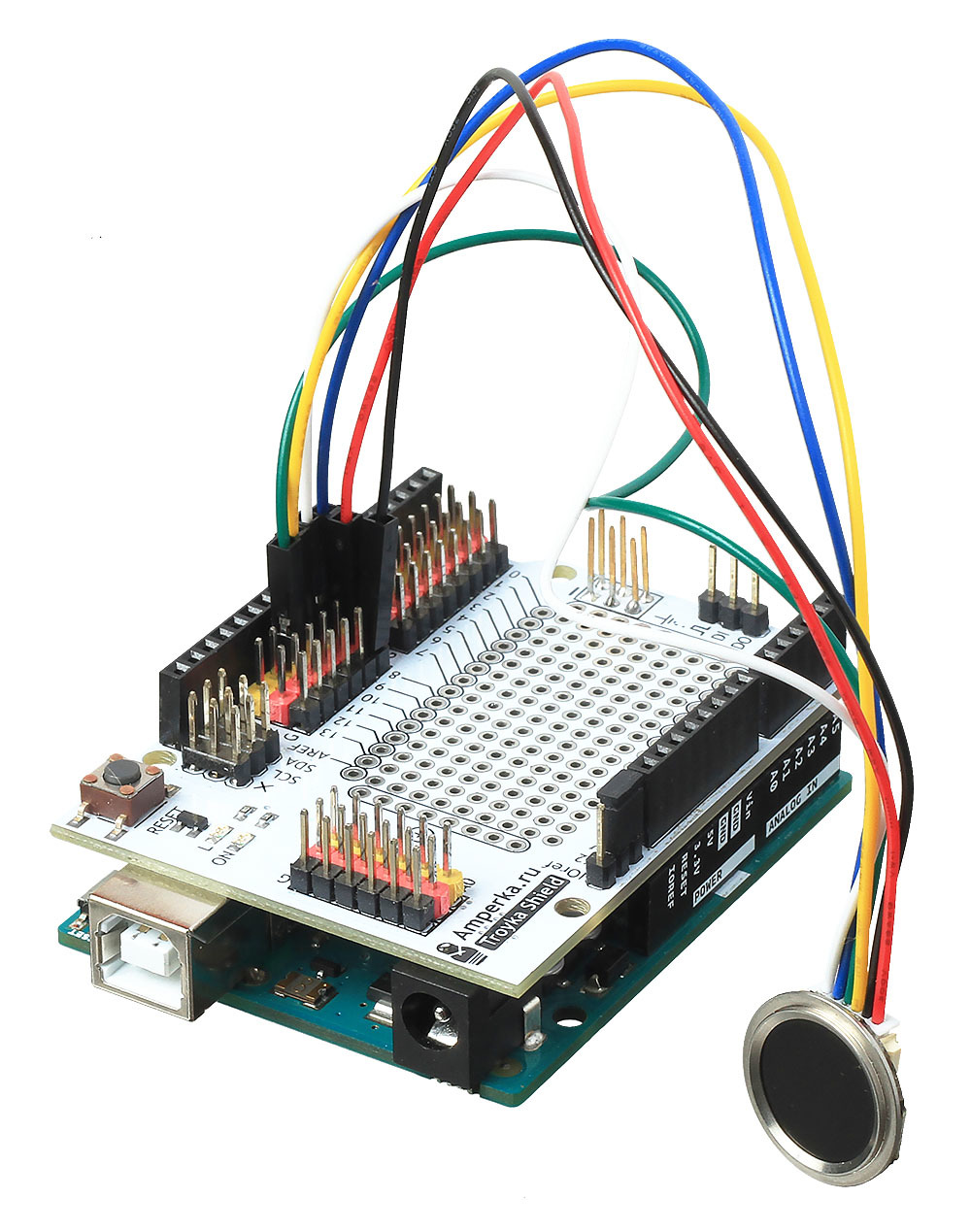

Встраиваемый сканер отпечатков пальцев сделан по принципу «всё в одном»: сенсор объединён с управляющей платой в одном корпусе. Сканер подключается к контроллерам через интерфейс UART. В случае с Arduino советуем взять Troyka Shield, а для Raspberry Pi предусмотрен Troyka Cap. Для работы со сканером существуют готовые библиотеки и примеры кода для Arduino, Raspberry Pi и STM32.

Также миниатюрный сканер отпечатков можно подключить к компьютеру с помощью преобразователя USB-UART. Программное обеспечение позволяет работать со всеми функциями сканера под Windows, а также отображать сканируемые отпечатки на экране компьютера.

Распиновка

  • VCC — контакт питания 3,3–5 В.
  • GND — контакт земли.
  • RXD — цифровой вход для приёма данных с пина контроллера TX.
  • TXD — цифровой выход для передачи данных на пин контроллера RX.
  • WAKE — сигнал выхода сенсора из спящего режима при прикосновении.
  • RST — управление сбросом устройства.

Комплектация

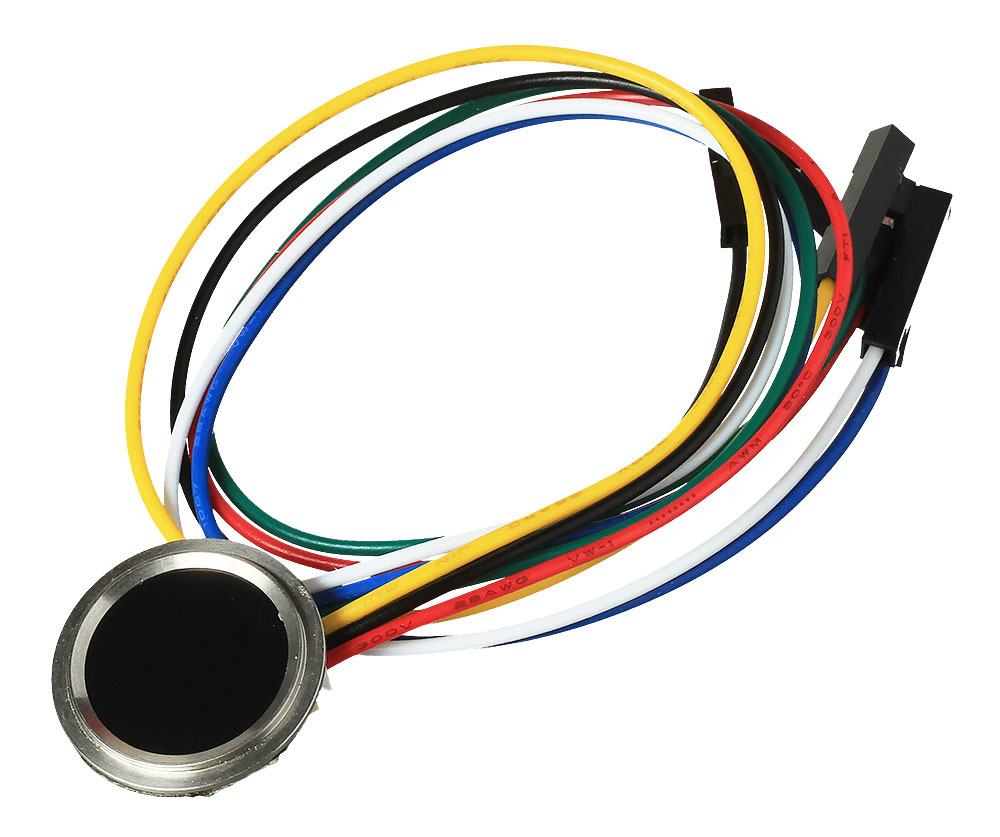

  • 1× Сканер отпечатков пальцев
  • 1× Соединительный шлейф

Характеристики

  • Микроконтроллер: Anviz ANV401
  • Сенсор: ёмкостный
  • Разрешение отпечатка: 192×192
  • Плотность сканирования: 508 точек на дюйм
  • Кол-во сохранённых отпечатков: 500
  • Кол-во уровней доступа пользователей: 10
  • Ложные положительные срабатывания: 0,001%
  • Ложные отрицательные срабатывания: 0,1%
  • Время сравнения отпечатка: 0,5 с
  • Устойчивость к электростатическому разряду: 15 кВ (воздух), 8 кВ (контакт)
  • Интерфейсы: UART
  • Напряжение питания: 3,3–5 В
  • Ток потребления: <50 мА (рабочий режим), <16 мА (режим сна)
  • Габариты сканера: 19×19×6 мм
