Оптический сканер отпечатков пальцев

Ключ от замка может случайно потеряться, как и магнитная карточка, а биометрические данные всегда с собой. Воспользуйтесь оптическим сканером отпечатков пальцев, чтобы создать систему контроля доступа с дактилоскопической идентификацией пользователей.

Принцип работы

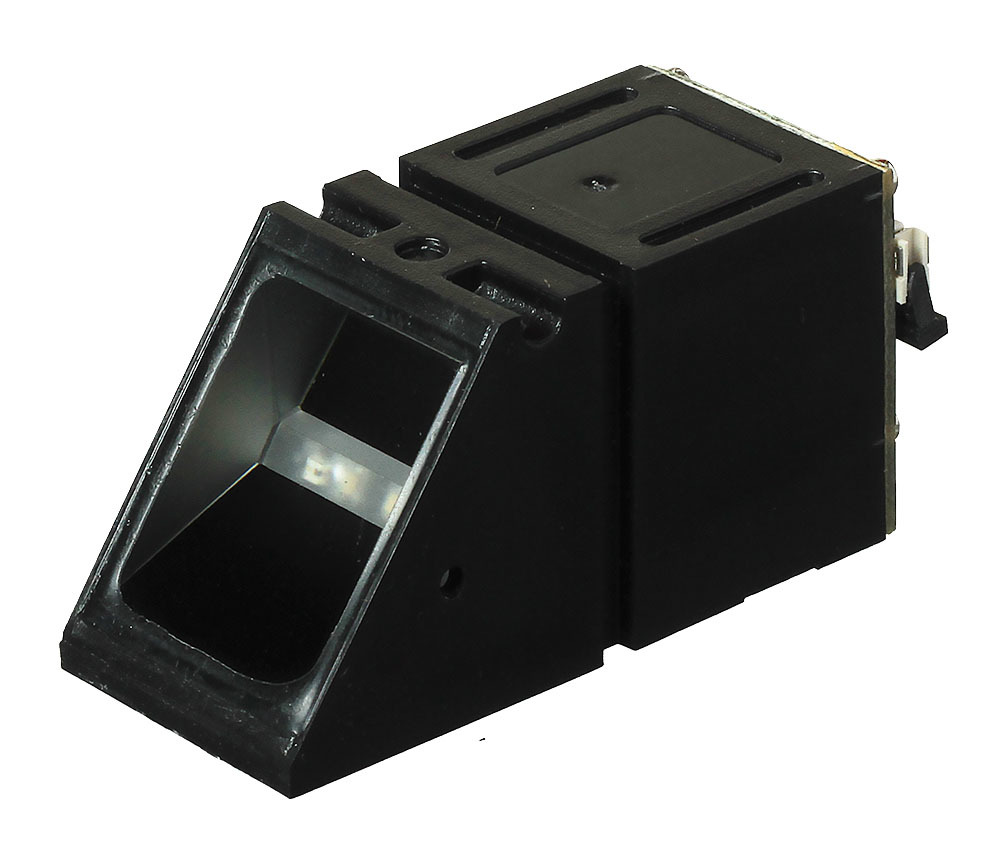

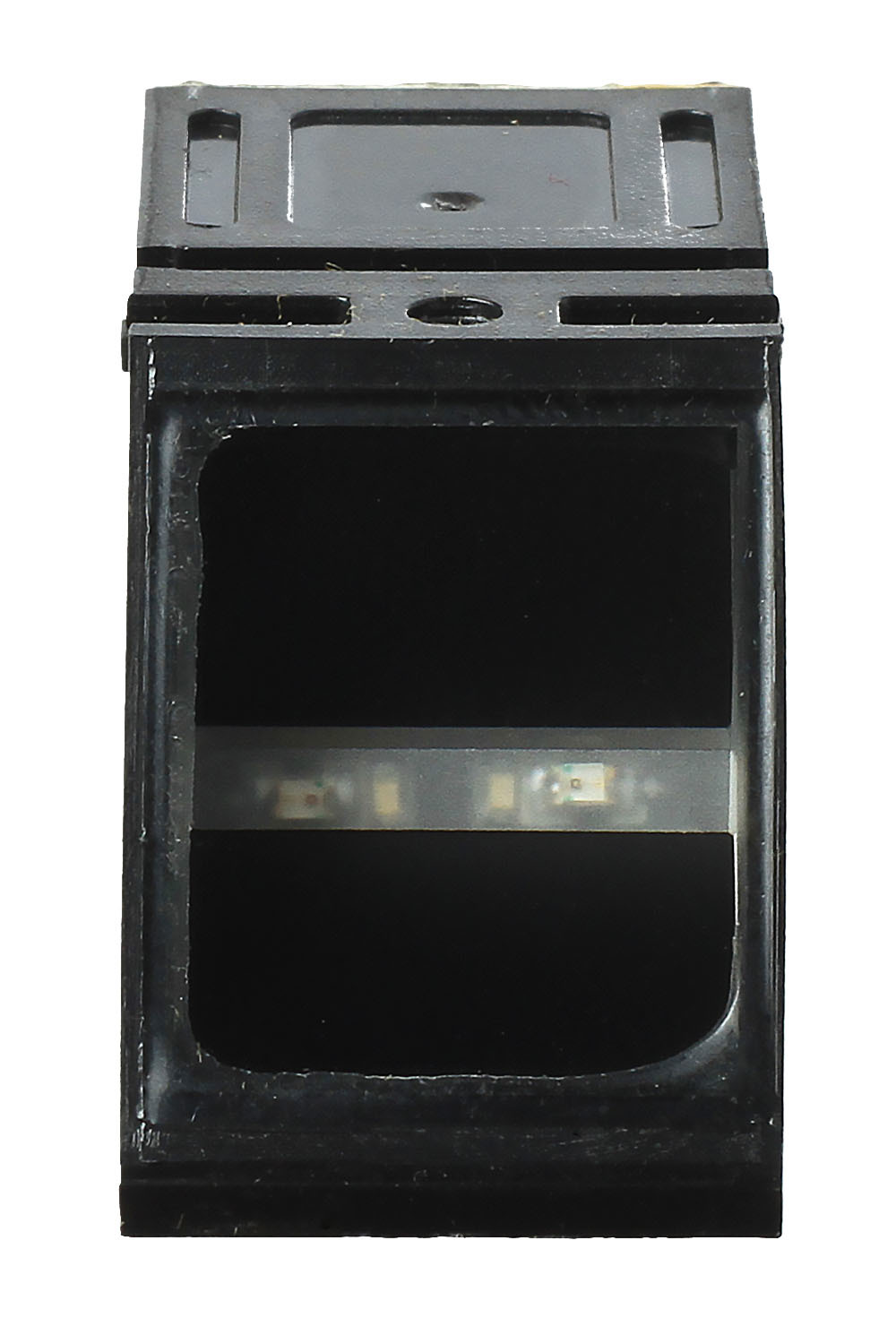

Внутри сканера установлен оптический элемент, который делает детальный снимок папиллярного рисунка пальца. Данные сохраняются в формате ISO19794-2 и сравниваются с эталонной записью пользователя с помощью высокоточного алгоритма. В результате устройство подтверждает или отклоняет доступ всего за 0,5 секунды.

Возможности сканера

• Чтобы приступить к работе, нужно записать в устройство отпечатки всех доверенных пользователей. В процессе записи юзеру потребуется трижды сканировать палец, чтобы создать точный эталон.
• Каждому пользователю присваивается уровень доступа от 0 до 10 (5 по умолчанию).
• В дальнейшем можно добавить в базу пользователя, удалить неактуальные записи или очистить память устройства.
• По команде сравнения устройство считывает отпечаток и ищет его в своей базе данных. При положительном результате по UART выдаётся подтверждение вашего доступа или, в случае системы с несколькими юзерами, порядковый номер пользователя и его уровень доступа.

На основе выдаваемых сканером данных можно запрограммировать дальнейшую работу системы: разграничить уровни доступа, чтобы открывать отдельные электронные замки доверенным пользователям и т. д.

Также устройство позволяет экспортировать сканированные отпечатки пальцев в формате изображения BMP или в собственном формате данных, который хранит и скан, и просчитанные биометрические черты пользователя. Это пригодится, чтобы делать бэкап базы пользователей.

Особенности оптического датчика

Оптический считыватель, в отличие от ёмкостного, надёжно работает с мокрыми пальцами и устойчив к электростатическим разрядам. Он оптимально подходит для систем, где нужно частое использование сенсора.

В то же время, оптический датчик проигрывает ёмкостному по габаритам, а точность работы зависит от освещённости. Именно поэтому в модуле установлена дополнительная синяя подсветка.

Подключение и настройка

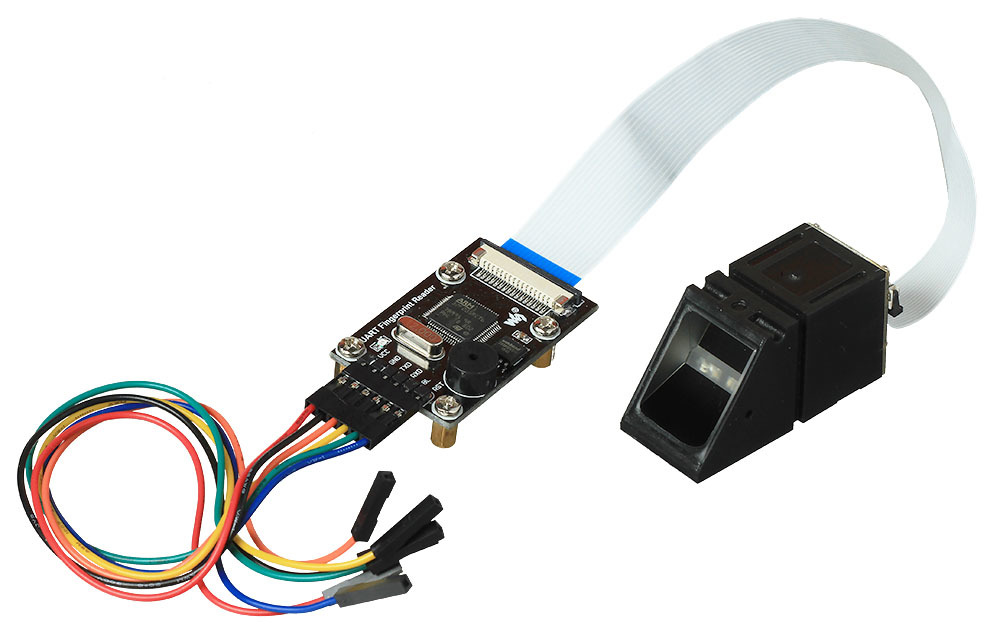

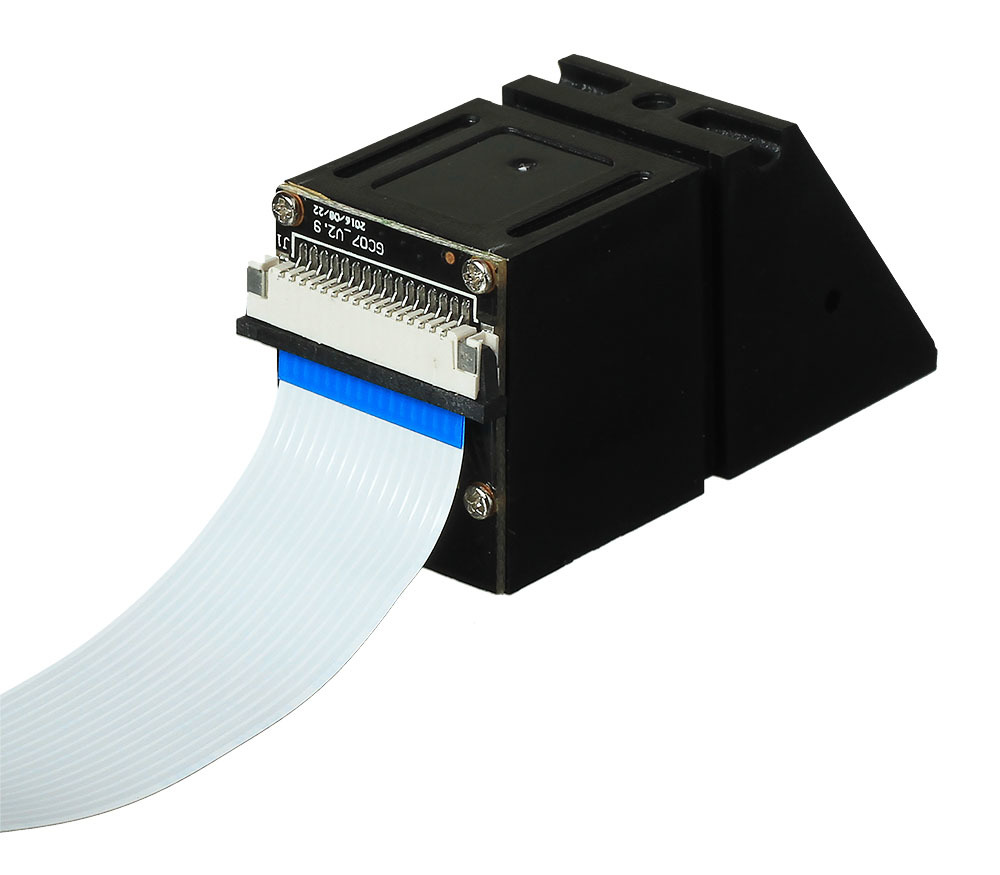

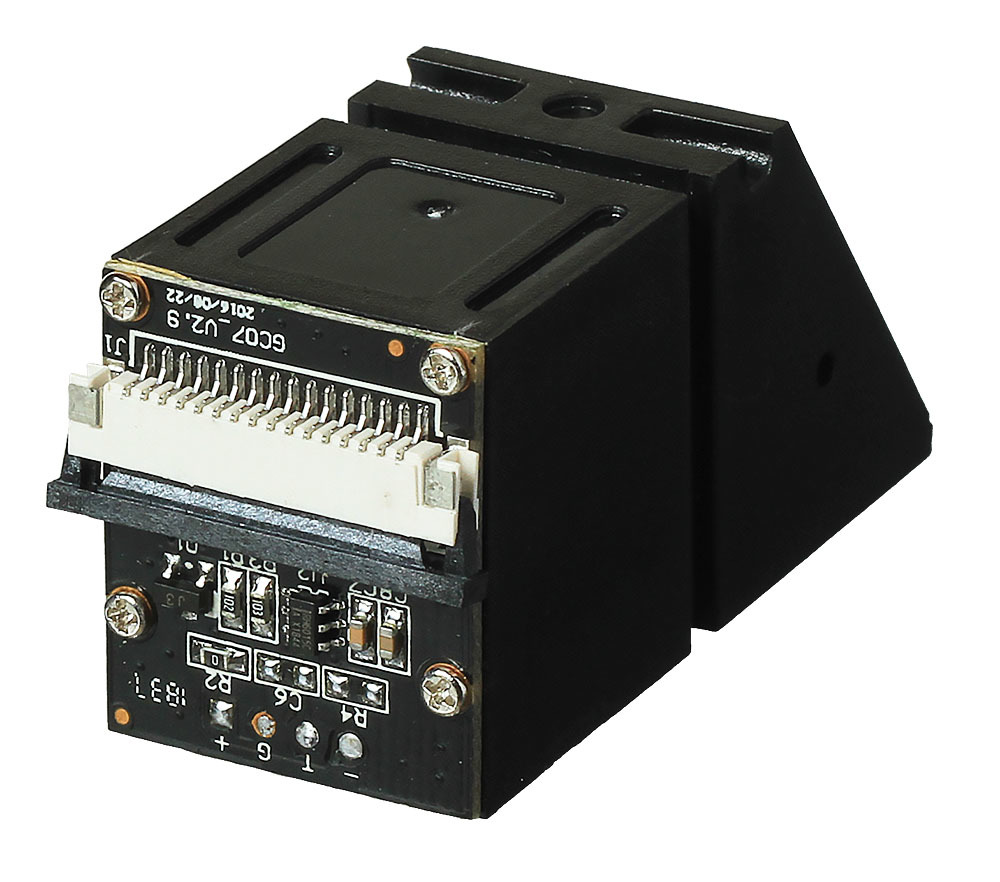

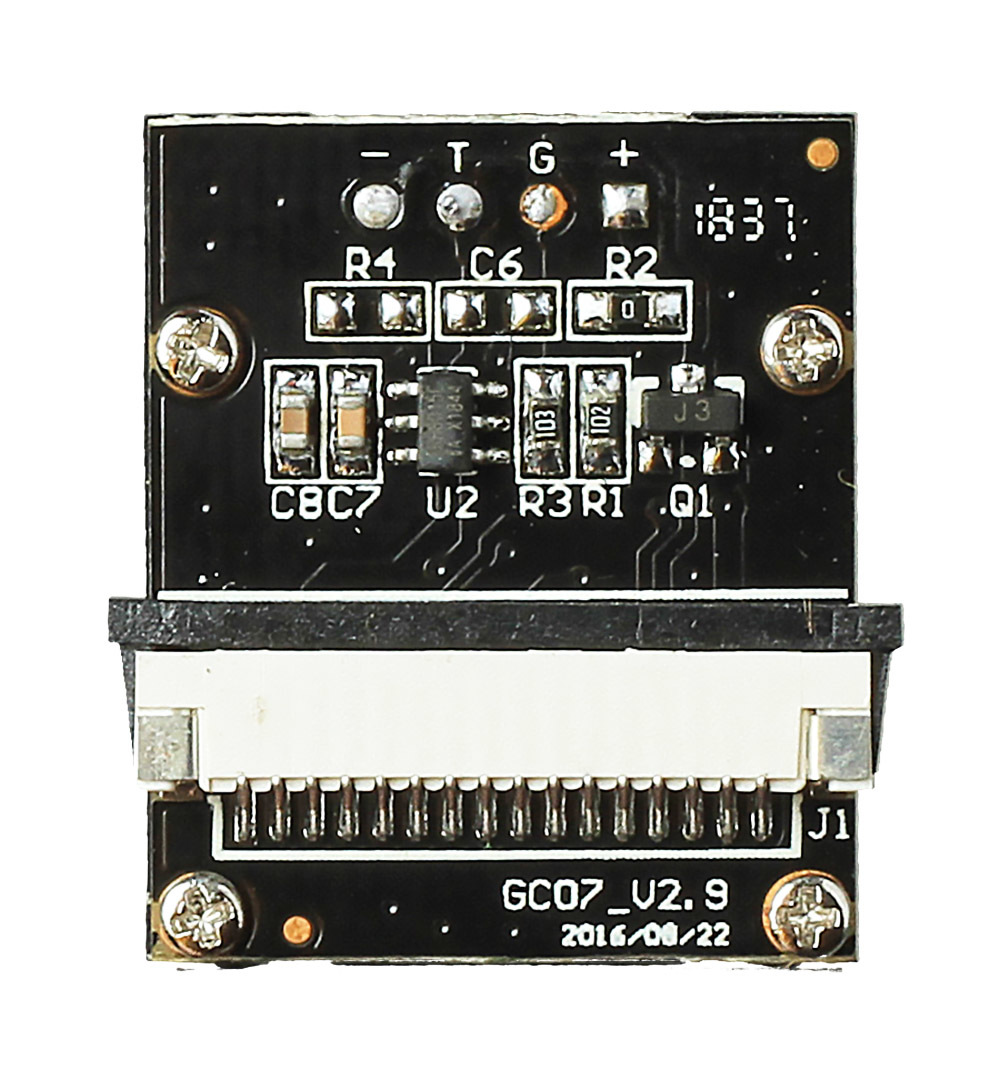

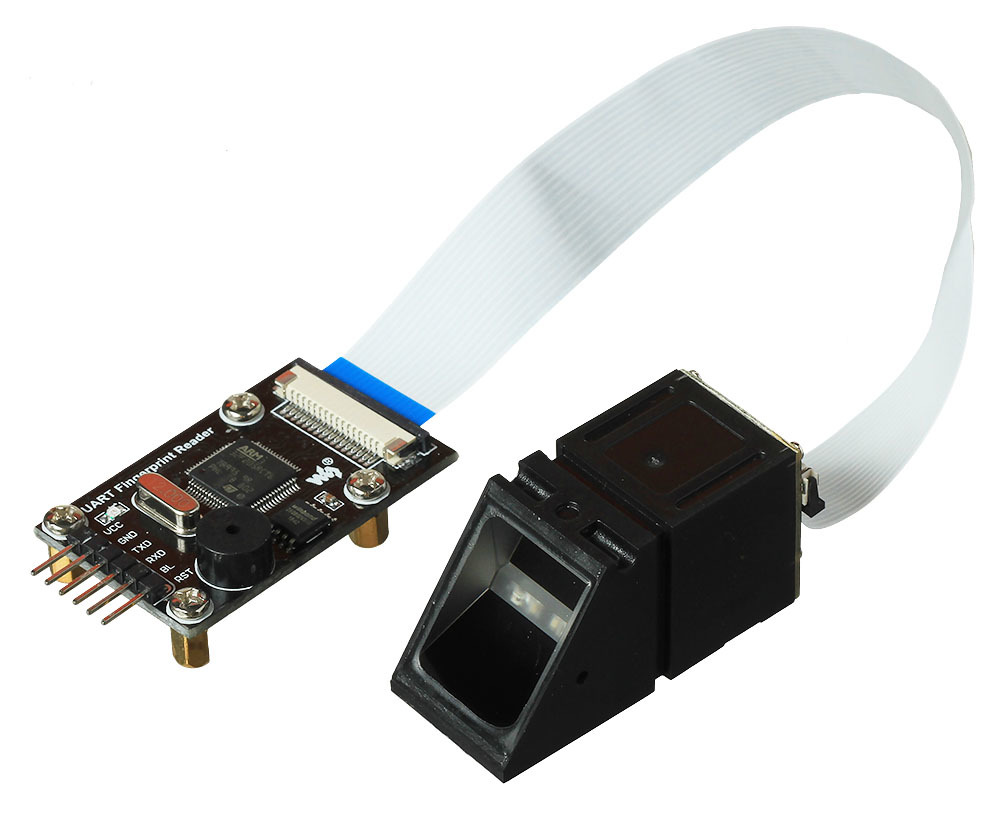

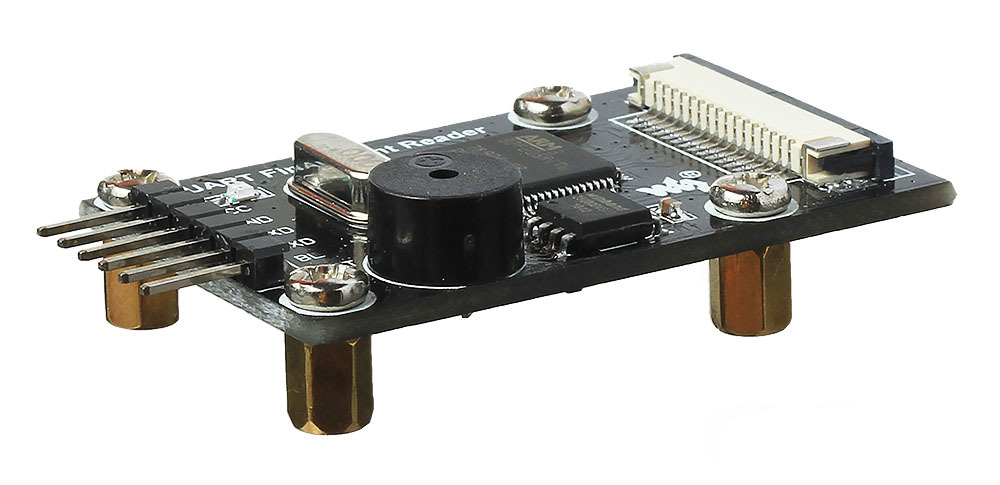

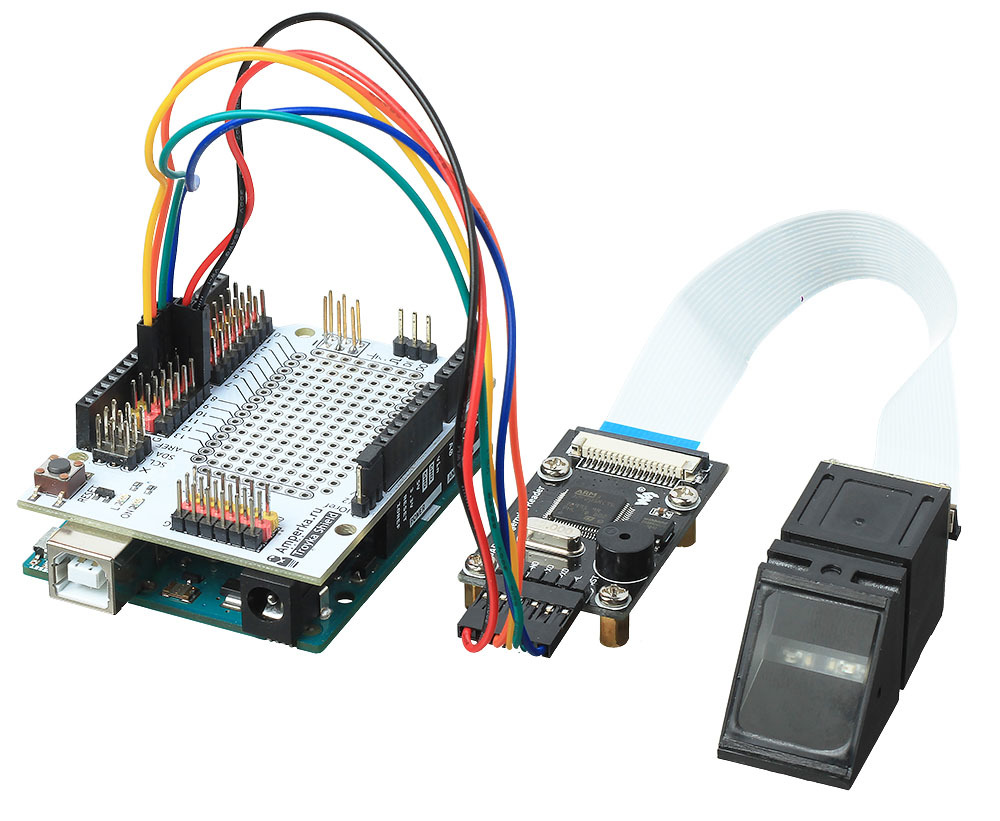

Сканер отпечатков пальцев состоит из двух элементов: оптического считывателя и платы управления, которые соединяются между собой шлейфом. Модуль подключается к контроллерам через интерфейс UART. В случае с Arduino советуем взять Troyka Shield, а для Raspberry Pi предусмотрен Troyka HAT. Для работы со сканером существуют готовые библиотеки и примеры кода для Arduino, Raspberry Pi и STM32.

Подключать сканер отпечатков к компьютеру удобнее всего через преобразователь USB-UART. В этом случае вам не нужно будет изучать протокол общения: достаточно взять программу от производителя, чтобы работать со всеми функциями сканера под Windows, а также отображать сканируемые отпечатки на экране компьютера.

Обратите внимание, что порт Mini USB на устройстве используется исключительно для обновления прошивки. Запитать плату или передать данные через него не получится.

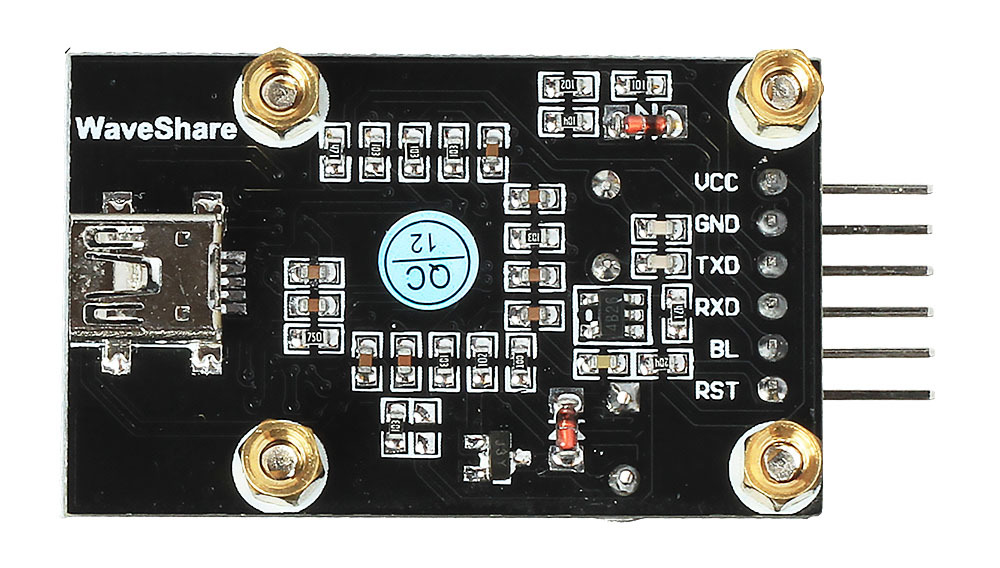

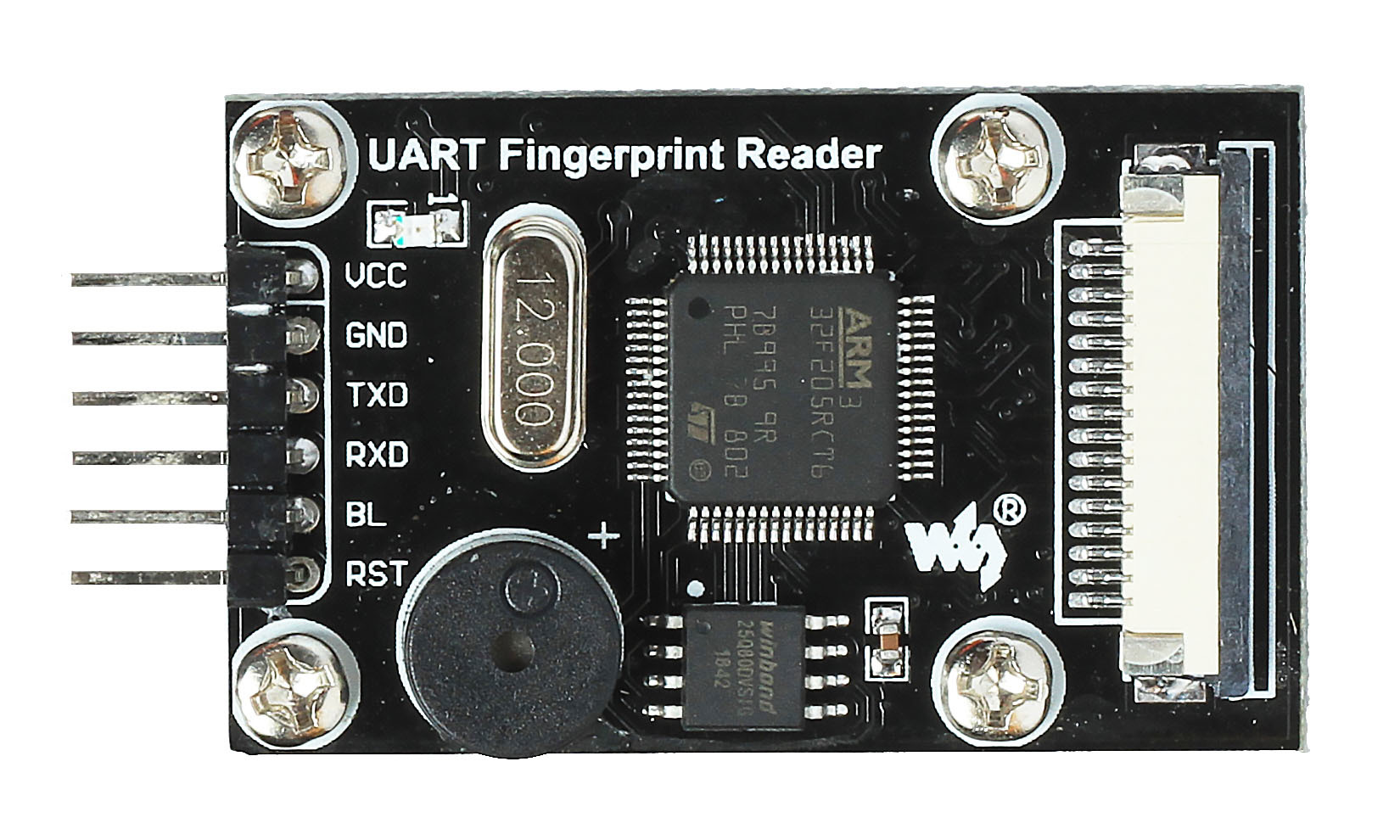

Распиновка

• VCC — контакт питания 3,3–5 В.
• GND — контакт земли.
• RXD — цифровой вход для приёма данных с пина контроллера TX.
• TXD — цифровой выход для передачи данных на пин контроллера RX.
• BL — контакт управления подсветкой.
• RST — управление сбросом устройства.

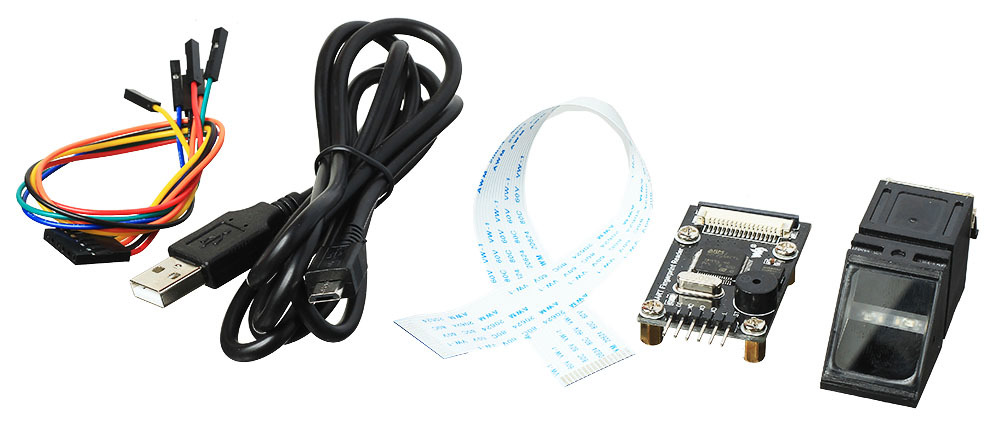

Комплектация

• 1× Сканер отпечатков пальцев
• 1× Управляющий модуль

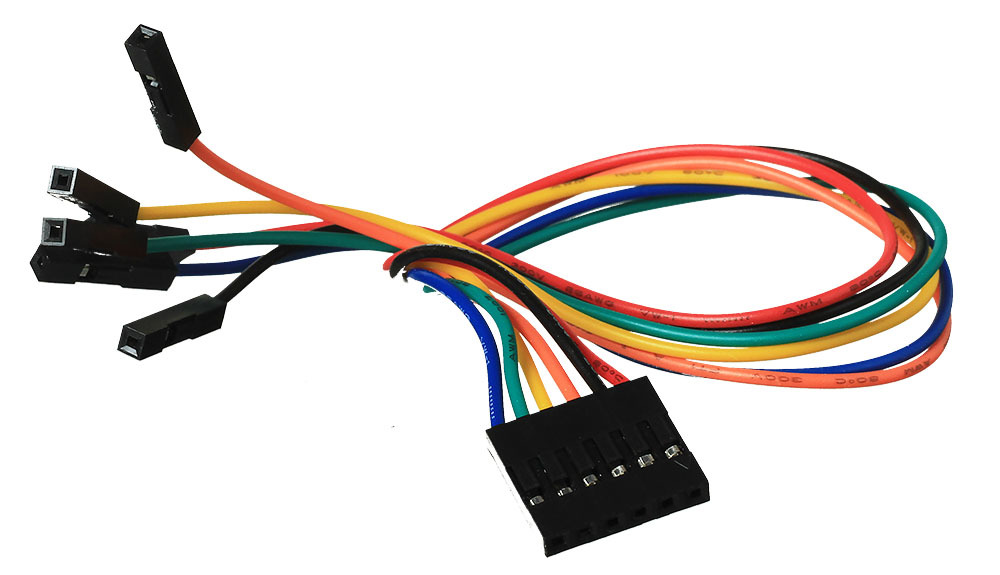

• 1× Соединительный шлейф

Характеристики

• Микроконтроллер: STM32F205
• Сенсор: оптический
• Разрешение отпечатка: 248×296
• Кол-во сохранённых отпечатков: до 1000
• Кол-во уровней доступа пользователей: 10
• Ложные положительные срабатывания: <0,001%
• Ложные отрицательные срабатывания: <0,1%
• Время считывания отпечатка: <0,5 с
• Время сравнения отпечатка: <0,5 с
• Формат представления отпечатков: ISO19794-2
• Интерфейс: UART
• Скорость передачи данных: 9600–57600 бит/с
• Напряжение питания: 3,3–5 В
• Ток потребления: <50 мА
• Габариты модуля управления: 46×28 мм
• Габариты считывателя: 48×21×25 мм
