Текстовый дисплей 16×2 (Troyka-модуль)

Артикул AMP-B146
В наличии более 10 шт.
890
1 шт.
Доставка
Самовывоз, курьер, постаматы, почта
Оплата
Наличными, картой, электронными деньгами
Этот товар также бывает в нашем офисе, но сейчас его временно нет в наличии Этот товар также представлен в нашем офисе в Москве в количестве  шт.
Товары из офиса нельзя заказать через интернет или забронировать. Можно только прийти, схватить и бежать. Доступное количество актуально на момент загрузки страницы.

Знакосинтезирующий экран — самый простой способ отобразить процессы вашего устройства в текстовом виде. На дисплей удобно выводить показания сенсоров с домашней метеостанции, следить за процессом приготовления капучино в DIY-кофемашине или отображать текущие координаты в GPS-трекере.

Начинка

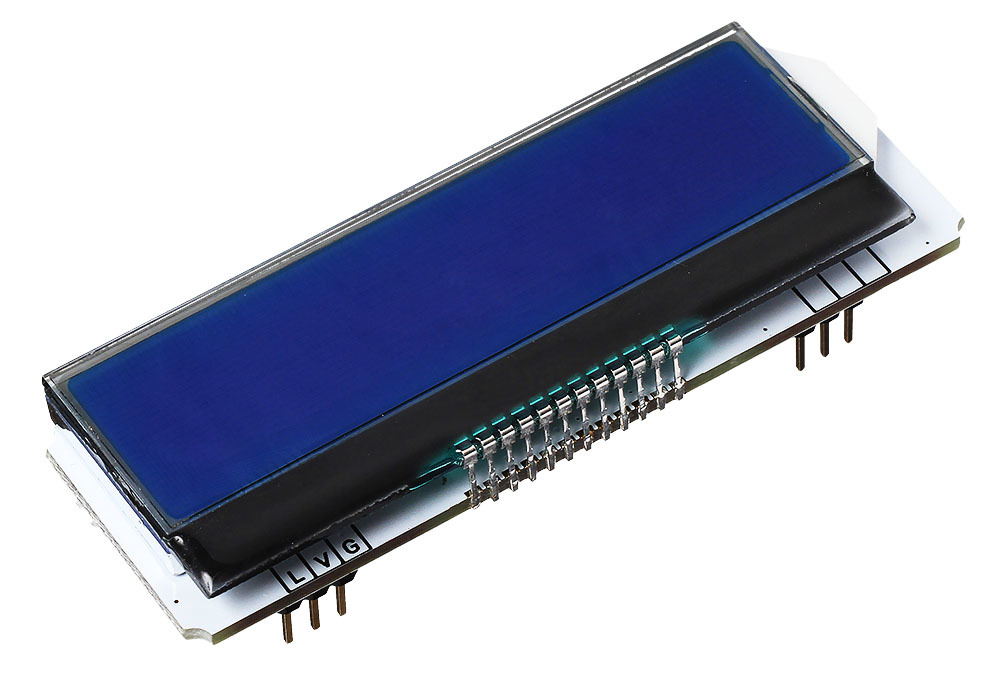

Основой индикатора является жидкокристаллическая матрица, которая отображает две строки по 16 символов. Каждый символ состоит из отдельного знакоместа 5×8 пикселей. Матрица дисплея подключена к встроенному чипу ST7032, который выполняет роль посредника между экраном и микроконтроллером.

Так как LCD-матрица сама по себе не излучает свет, в корпус дисплейного модуля встроена LED-подсветка.

Что можно вывести

Дисплей умеет отображать все строчные и прописные буквы латинского алфафита, а также типографские символы. Для любителей экзотики есть возможность создавать собстенные иконки.

Подключение

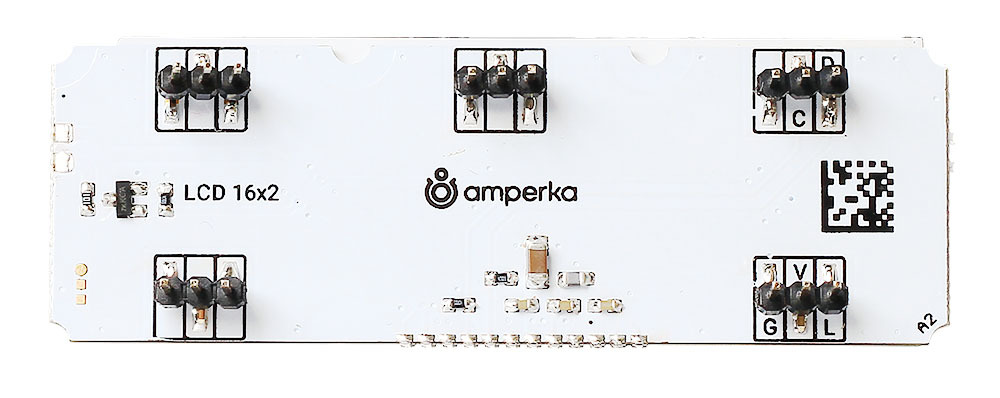

На модуле выведено пять групп Troyka-контактов, из них две задействованы под линии питания и данных. Остальные используются только для надёжной фиксации платы.

Нижняя группа

  • Сигнальный (L) — пин управления подсветкой дисплея. Подключите к цифровому пину микроконтроллера;
  • Питание (V) — соедините с рабочим напряжением микроконтроллера;
  • Земля (G) — соедините с пином GND микроконтроллера.

Верхняя группа

  • Сигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера;
  • Сигнальный (C) — пин тактирования шины I²C. Подключите к пину SCL микроконтроллера.

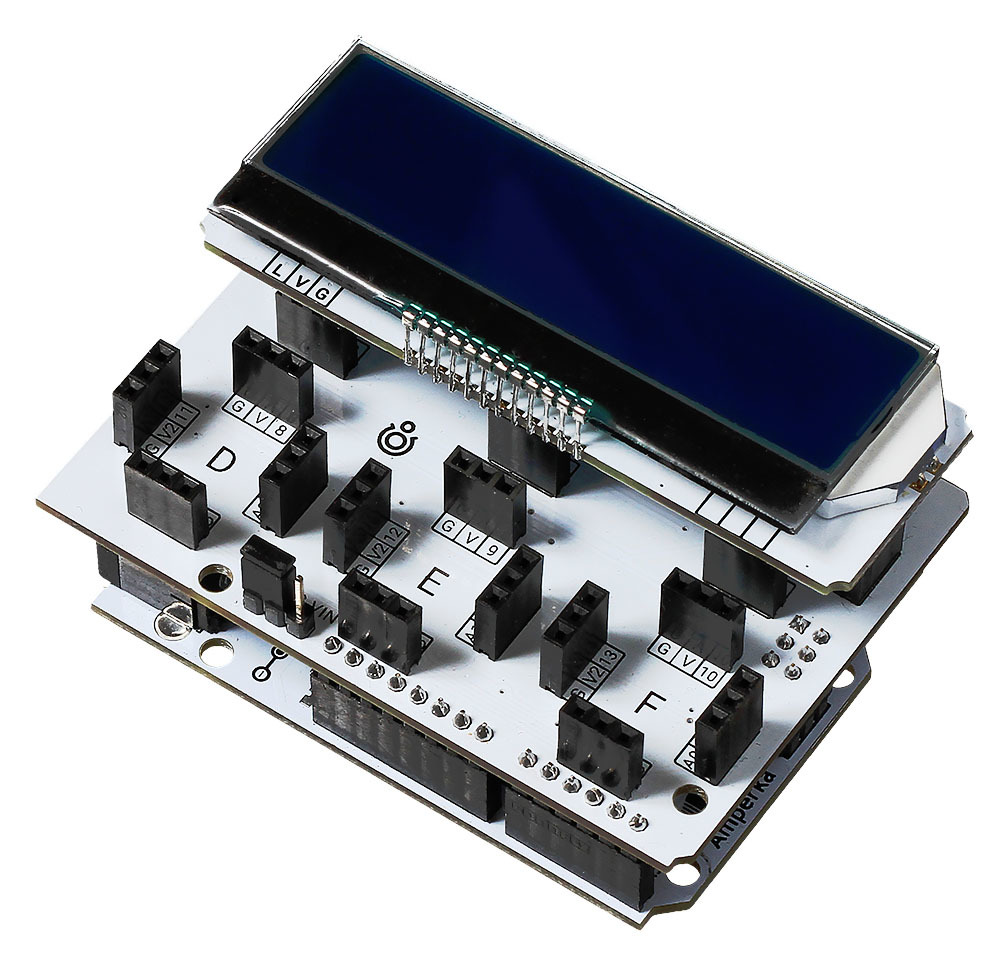

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся.

Программирование

На аппаратном уровне дисплей общается с управляющей электроникой по шине I²C.

Но не переживайте о битах и байтах: используйте нашу техническую документацию и библиотеки. На выходе общение с модулем чуть сложнее мигания светодиодом.

Комплектация

Характеристики

  • Тип дисплея: текстовый
  • Цвет: монохромный
  • Технология: LCD (Liquid Crystal Display)
  • Индикация: две строки по 16 символов
  • Драйвера матрицы: ST7032
  • Интерфейс: I²C
  • Адрес модуля: 0x3E
  • Тип подсветки: LED
  • Цвет подсветки: синий
  • Цвет символов: белый
  • Напряжение питания: 3,3–5 В
  • Габариты: 76,2×25,4 мм
