Восьмиканальный датчик линии Octoliner v1

Подготовьте своего робота к гонкам по линии! Установите на свою мобильную платформу модуль датчиков линии, который поможет боту первым прийти к финишу и не сбиться с пути.

В чём фишка

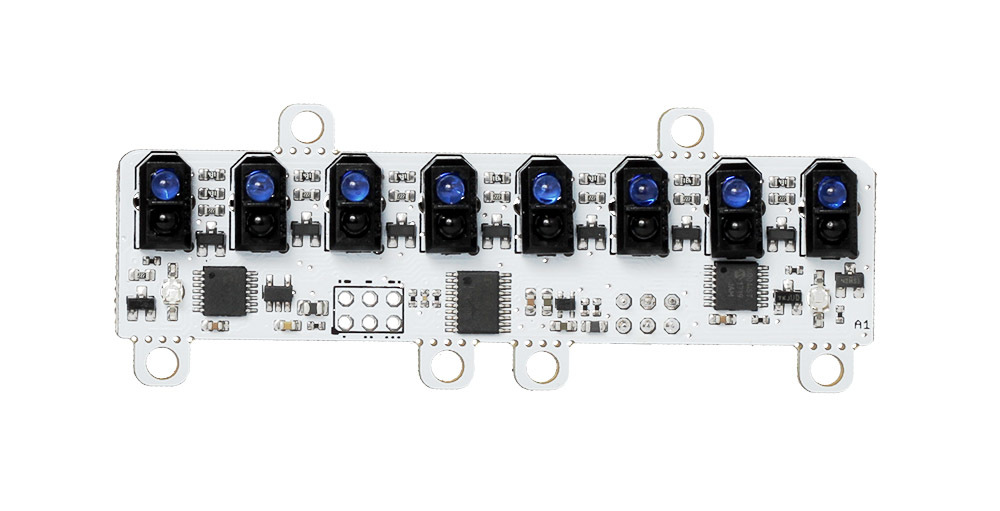

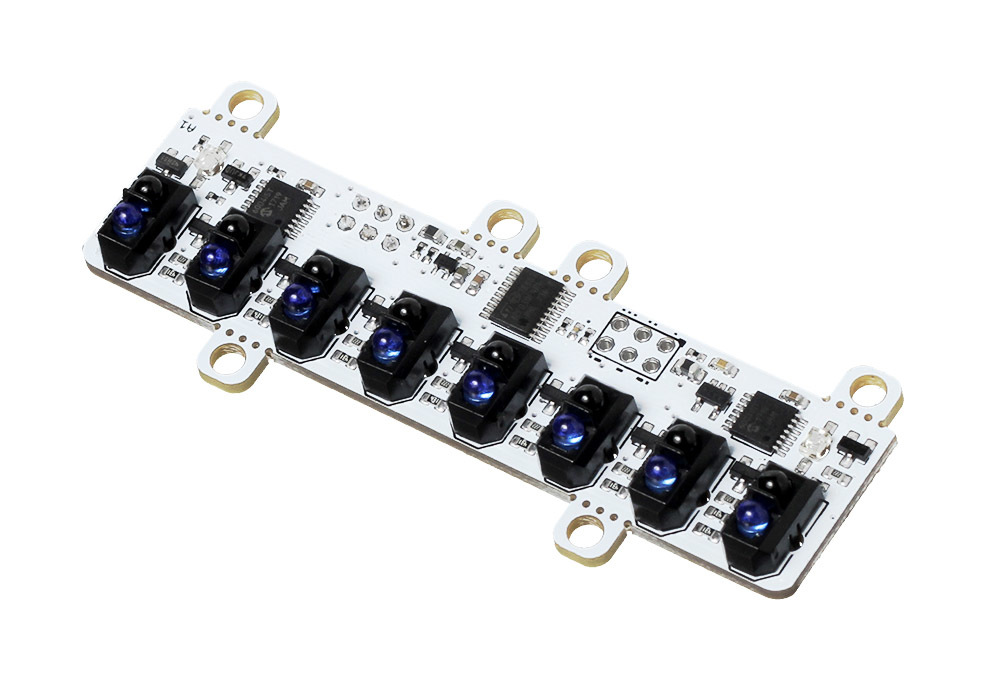

На борту сенсорной сборки расположены восемь датчиков линии на оптопаре TCRT5000. Каждый сенсор способен отличить все оттенки серого — от белого до чёрного. Робот будет лучше держать траекторию и мчаться по чёрной линии, не теряя скорости.

Как это работатет

Датчик состоит из двух элементов — светодиода (излучателя) и фототранзистора (приёмника). Когда светодиод излучает инфракрасный свет, световой поток отражается от поверхности и попадает на фототранзистор, где преобразуется в электрический сигнал.

Тёмный цвет отражает меньше света, светлый — больше. Используя несколько таких датчиков, робот определяет тёмную линию и следует по ней.

Как устроены мозги

Датчики линии подключены к собственному 32-разрядному микроконтроллеру STM32F030F4P6 с вычислительным ядром ARM Cortex-M0. Контроллер собирает данные с восьми датчиков линии и передаёт управляющей платформе по интерфейсу I²C. Интенсивность излучения и чувствительность фотоприемников можно регулировать.

Подключение

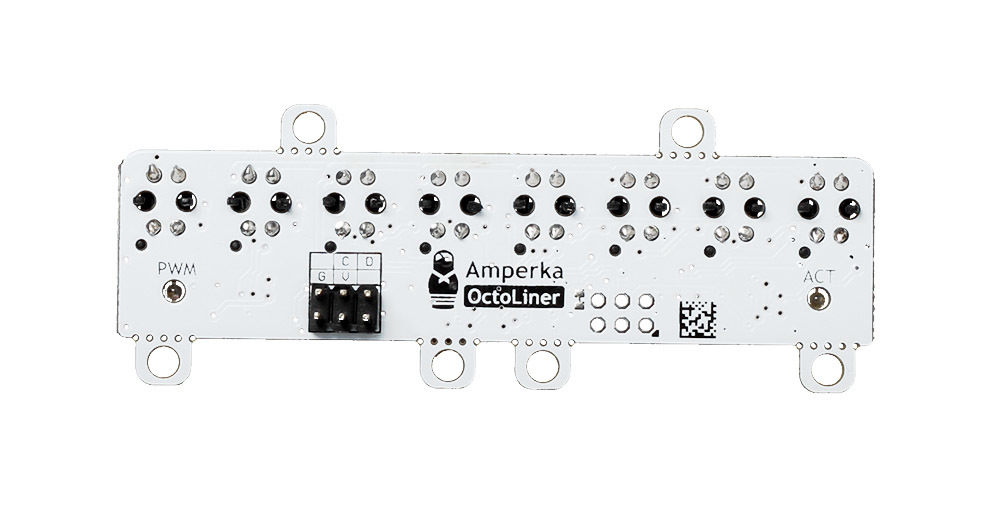

На модуле выведен разъём Troyka-контактов.

• Питание (V) — соедините с рабочим напряжением микроконтроллера.
• Земля (G) — соедините с пином GND микроконтроллера.
• Сигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера.
• Сигнальный (C) — пин тактирования шины I²C. Подключите к SCL пину микроконтроллера.

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield.

Комплектация

• 1× Сенсорная сборка
• 2× Трёхпроводной шлейф

Характеристики

• Напряжение питания: 3,3–5 В
• Микроконтроллер: STM32F030F4P6
• Интерфейс: I²C
• Тип сенсора: датчик линии на оптопаре TCRT5000
• Количество каналов: 8

Ресурсы

Видеообзор Octoliner:

• Инструкция, примеры использования и документация

• Библиотека для Arduino
• Библиотека для Raspberry Pi
