Troyka Slot Shield v1

Товар снят с продажи
Найти замену

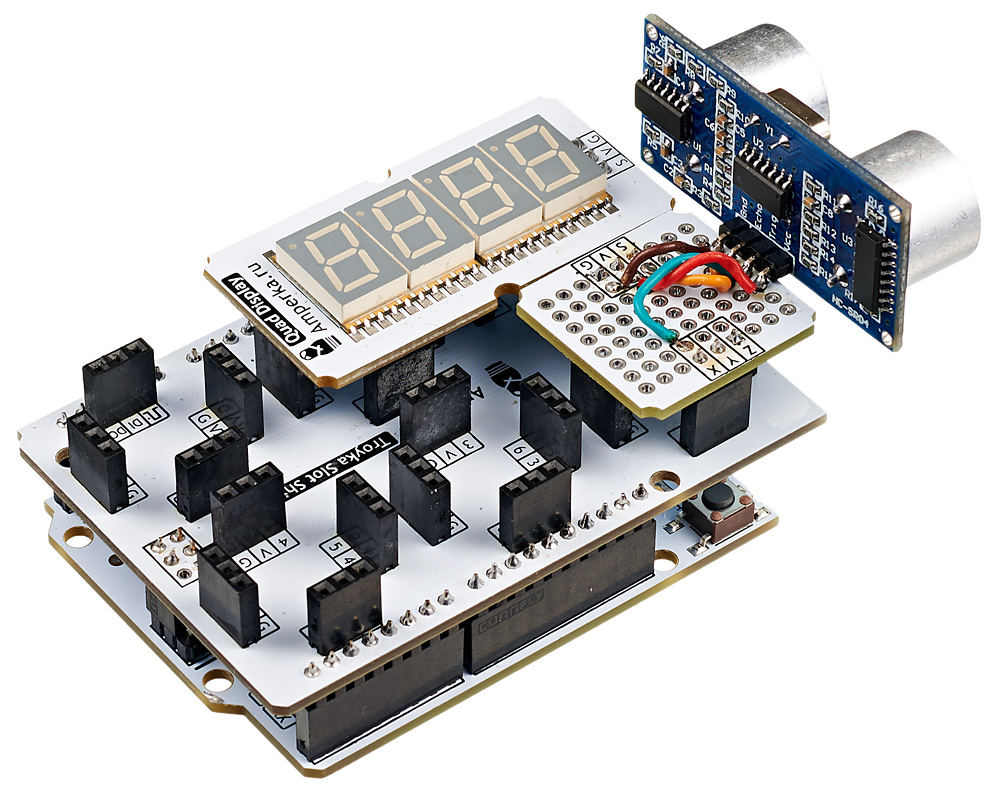

Troyka Slot Shield незаменим, когда хочется собрать компактное устройство из нескольких Troyka-модулей. С этой платой устройство избавится от лишних проводов и примет лаконичный законченный вид даже без корпуса.

Установите Troyka Slot Shield на управляющую плату, такую как Arduino Uno или Iskra JS. Добавьте часы реального времени, зуммер, дисплей, и кнопочек по вкусу. Вот и всё, простой будильник готов! На эту плату легко установить любые Troyka-модули в различных комбинациях. Новая комбинация — новое устройство.

Плата разработана и выпускается Амперкой как центральное «звено», способное объединить все Troyka-модули.

Подключение модулей

На плате расположены шесть слотов. Каждый слот состоит из четырёх троек контактов, в которые можно подключить один Troyka-модуль.

В плату можно подключить:

  • шесть Troyka-модулей, использующих для управления один цифровой контакт;
  • пять модулей, использующих аналоговые входы управляющей платы;
  • три модуля, использующих протокол I²C (SDA/SCL);
  • три модуля, работающих по протоколу SPI (DI/DO/CK).

Количество модулей, которые можно подключить для работы по последовательному порту зависит от используемой вами платы управления.

Примеры простых проектов на базе шилда мы публикуем в специальном разделе wiki Arduino проекты на Slot Shield.

Подробнее о подключении Troyka-модулей читайте в статье на Вики.

Джампер выбора напряжения V2

В трёх слотах используется альтернативная линия питания V2, напряжение на которой можно выбирать джампером:

  • V2+5V — на V2 будет 5 вольт вне зависимости от рабочего напряжения управляющей платы;
  • V2+Vin — на V2 будет напряжение порта Vin управляющей платы.

Механическая совместимость

Для установки Troyka Slot Shield поверх плат с высоким металлизированным разъёмом вроде Ethernet Shield или Arduino Uno, можно воспользоваться набором контактных колодок.

Troyka Slot Shield может быть установлен как на платы формата Arduino Uno, так и на длинные платы формата Arduino Mega.
