Цветные адресуемые светодиодные модули WS2811

Используйте цепь светодиодных модулей RGB для создания динамичной подсветки под своё настроение. Цвета отдельных сегментов управляются программно. Кластеры светодиодов подойдут для интерьерного освещения в умном доме, а также пригодятся в наружной рекламе.

Светодиодные модули имеют класс защиты IP65: они непроницаемы для пыли и выдерживают попадание брызг воды. Их можно использовать не только внутри помещений, но и на улице.

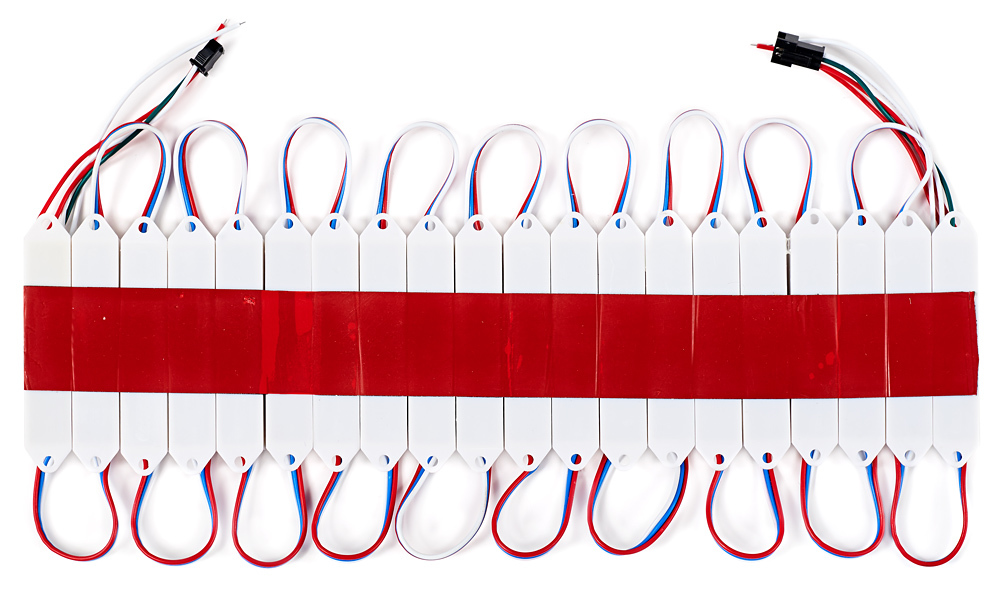

Самоклеящаяся лента с обратной стороны корпуса позволяет быстро закрепить модули на плоской поверхности. По краям кластеров предусмотрены винтовые проушины для надёжного монтажа на сложных конструкциях.

Подключение и управление

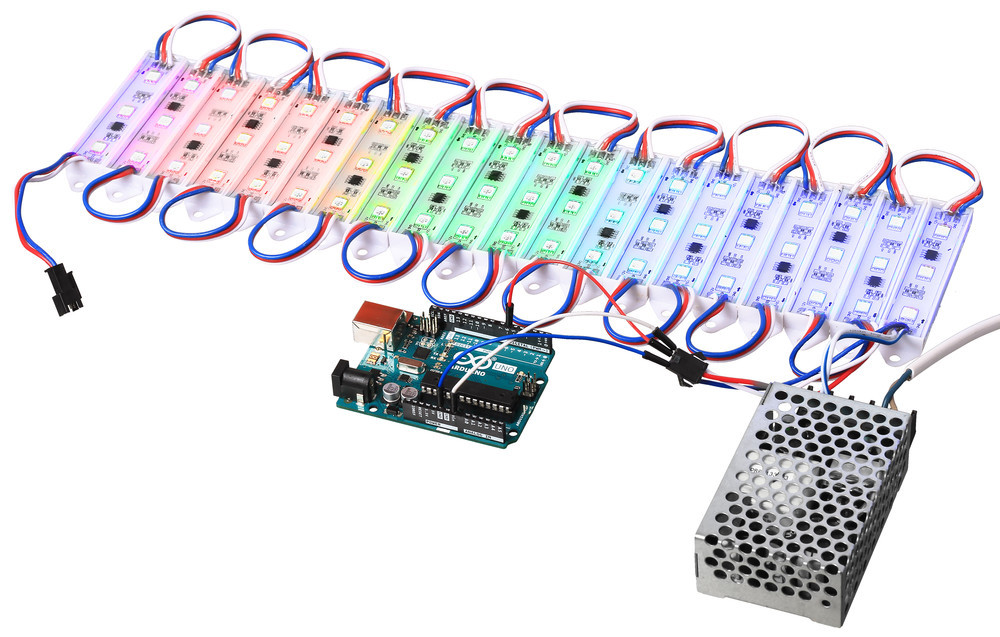

Светодиодные модули удобно подключать к Arduino и Iskra с помощью Screw Shield, а для программного управления сегментами предусмотрена готовая библиотека.

Для работы светодиодных кластеров с Iskra JS используйте нашу библиотеку на JavaScript.

Цепь светодиодных модулей подключается через три входных контакта:

• 12V — источник питания 12 В.
• DI — цифровой вход для управления модулями.
• GND — общая земля.

Цвет каждого сегмента задаётся лишь одним контактом DI: светодиоды общаются друг с другом по цепочке, направляя информацию по нужному адресу.

Вы можете удлинить цепь, объединив несколько модулей между собой через штатные разъёмы JST-SM3 без пайки и скруток. При этом контакт DO последнего модуля подключается к управляющему входу DI следующего элемента цепи. Если же вам понадобится укоротить цепь для своего проекта — придётся разрезать провода между модулями.

Логическое напряжение на линии управления модулями — 5 В, поэтому в случае с 3,3-вольтовыми управляющими платформами вроде Iskra JS или Wi-Fi Slot вам понадобится помощь драйвера WS2812, который согласует управляющие сигналы.

Структура модулей

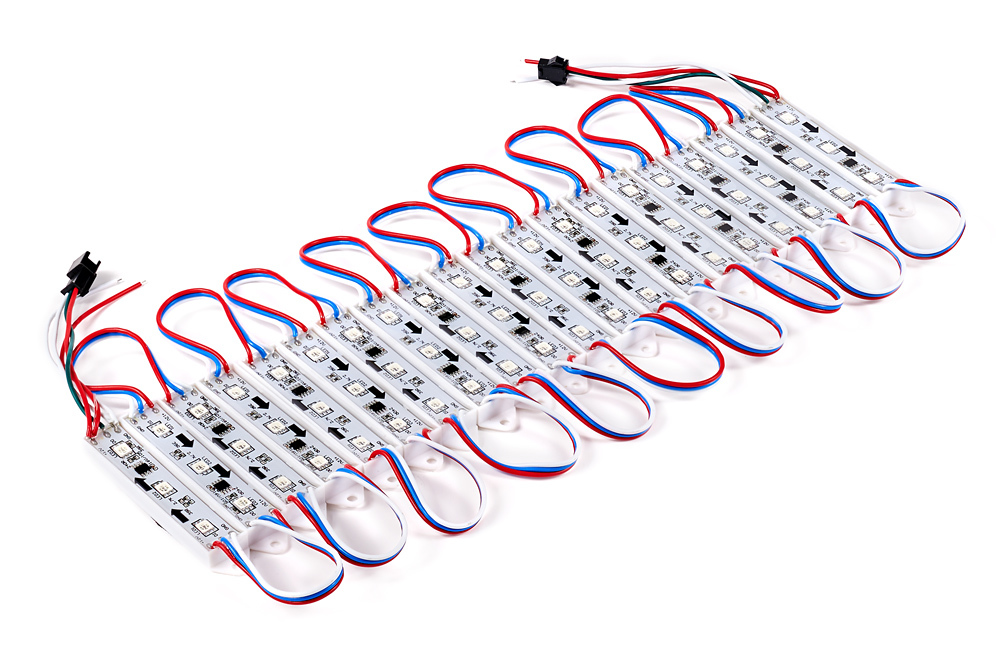

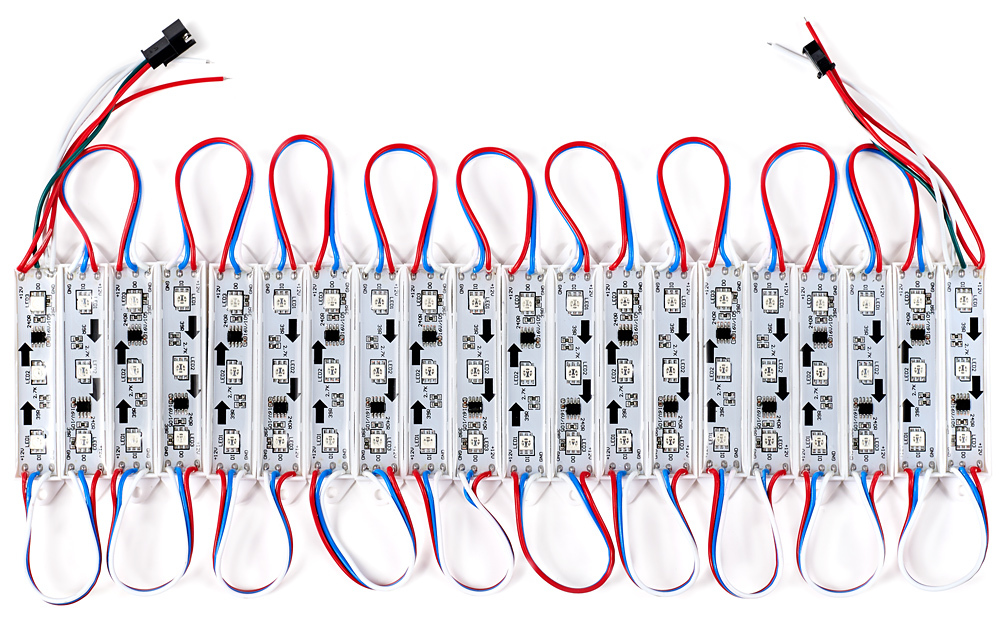

Цепь светодиодов состоит из 20 кластеров, каждый из которых содержит три RGB-светодиода и контроллер WS2811 для управления ими. При такой структуре светодиоды в одном кластере светятся одинаковым цветом.

Питание

Рабочее напряжение светодиодов составляет 12 В — вам пригодится соответствующий 12-вольтовый блок питания. Когда включён самый прожорливый цвет (белый с кодом RGB 255, 255, 255), каждый кластер потребляет ток 60 мА, а вся цепь — до 1,2 А.

При объединении нескольких цепей светодиодных модулей подводите питание в местах соединения гирлянды. Запитать 30 метров с одного конца не получится, поскольку тонкие дорожки в модулях не выдержат повышенный ток.

Комплектация

• 1× Цепь светодиодных модулей

Характеристики

• Цветность: RGB, 16 млн цветов (256 оттенков на канал)
• Количество светодиодов: 60 шт. (3 шт. на модуль)
• Количество модулей: 20 адресуемых кластеров
• Контроллер модулей: WS2811
• Напряжение питания: 12 В
• Потребляемый ток: до 1,2 А (по 60 мА на кластер)
• Потребляемая мощность: до 14,4 Вт (по 0,72 Вт на кластер)
• Класс защиты: IP65
• Длина цепи: 3 м
• Габариты модуля: 95×17×8 мм

Ресурсы

Cветодиодные плашки в проекте гаражного парктроника:

• Руководство по использованию, примеры и документация

• Гаражный парктроник

• Библиотека для Iskra JS
• Библиотека для Arduino
