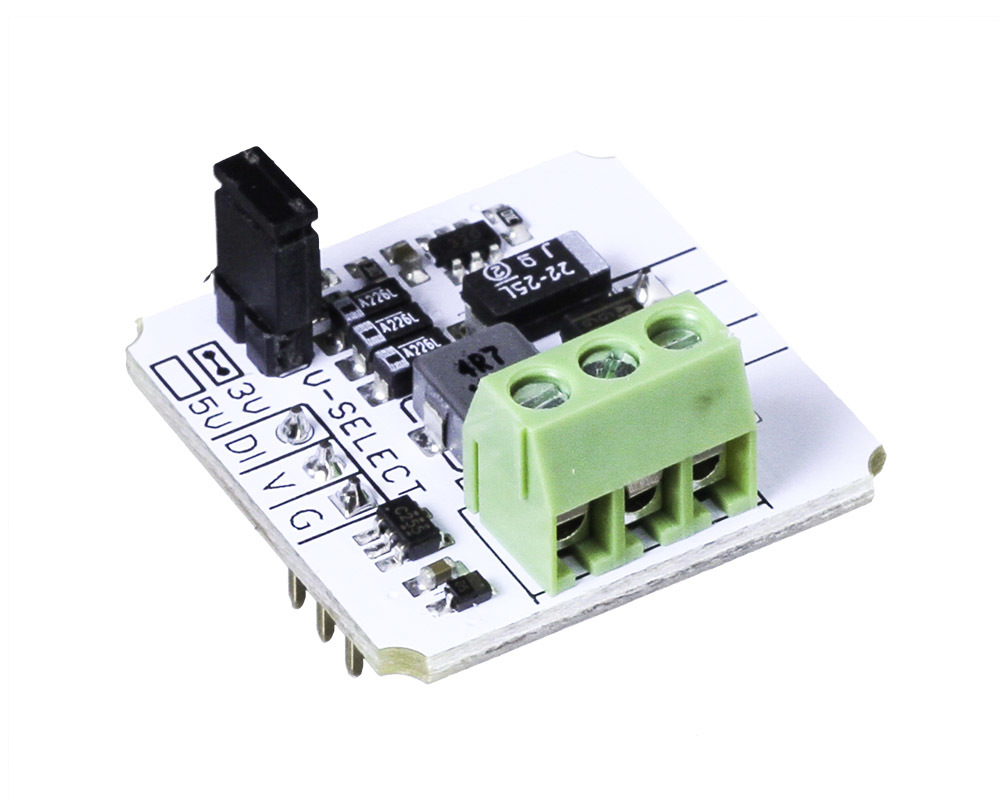

Драйвер светодиодных лент WS2812 (Troyka-модуль)

Компактный драйвер адресных лент решает две задачи — управляет лентами WS2812 и понижает входящее напряжение до 3,3 или 5 вольт.

Светодиодные ленты украшают интерьер, работают в рекламных конструкциях и интерактивных экспонатах, используются в светомузыкальных установках и системах Ambilight.

Драйвер WS2812 в формате одноюнитового модуля предельно упрощает подключение адресных лент к управляющей электронике. Вставьте провода ленты в клеммник, закрутите винты и подключите модуль к Arduino или Iskra JS — лента готова к работе.

Модуль не только управляет лентой, но и избавляет от лишних проводов. На борту предусмотрен понижающий DC-DC преобразователь TPS562200 компании Texas Instruments. Он нужен, чтобы запитать управляющую плату от светодиодной ленты. Чип понизит входные 5—14 В до 3,3 или 5 — в зависимости от положения джампера.

Драйвер будет полезен и в тех случаях, когда необходимо просто запитать большую нагрузку напряжением 3,3 или 5 В от источника питания в 12 В. Он легко выдаст до 2 А. Обычный регулятор напряжения Arduino отключится от перегрева при гораздо меньшем токе.

Подключение

Модуль подключается через Troyka-контакты и винтовые клеммники.

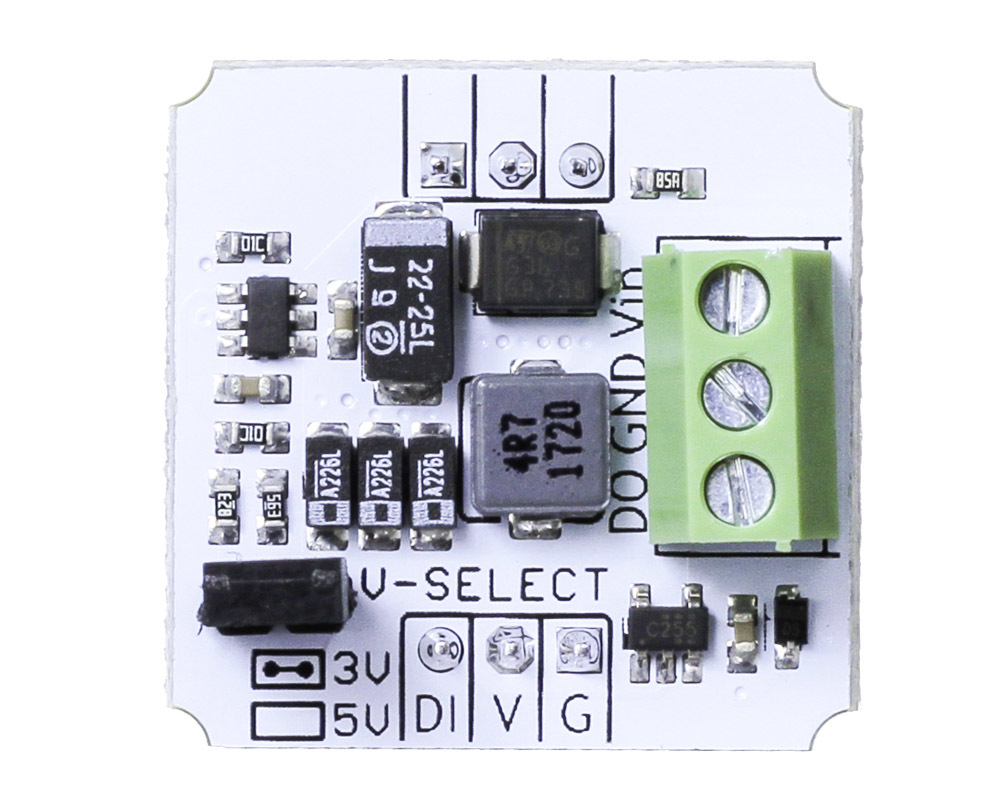

Troyka-контакты для подключения к управляющей плате:

• контакт DI — данные для светодиодной ленты. Подключите к цифровому пину микроконтроллера.
• контакт V — выходное напряжение DC-DC преобразователя (3,3/5 В). Подключите к контакту питания управляющей платы.
• контакт G — общая земля. Подключите к пину GND управляющей платы.

К клеммникам подключается входное напряжение и светодиодная лента.

• контакт DO — данные с поднятой логикой до пяти вольт для светодиодной ленты. Подключите к пину данных светодиодной ленты.
• контакт GND — общая земля. Подключите к земле источника входного напряжения. В режиме драйвера WS2812 подключите к пину GND светодиодной ленты.
• контакт Vin — пин входного напряжения. Подключите к контакту питания входного источника напряжения. В режиме драйвера WS2812 подключите к пину питания светодиодной ленты.

При подключении к Arduino или Iskra JS будет крайне удобно использовать Troyka Shield или Troyka Slot Shield. Шлейфы для подключения включены в комплект.

Комплектация

• 1× Плата-модуль
• 1× Трёхпроводной шлейф

Характеристики

• Габариты: 25,4×25,4 мм

Ресурсы

Видеообзор модуля:

• Руководство по использованию, примеры и документация
