Модуль подтяжки Pull-Up v1 (Troyka-модуль)

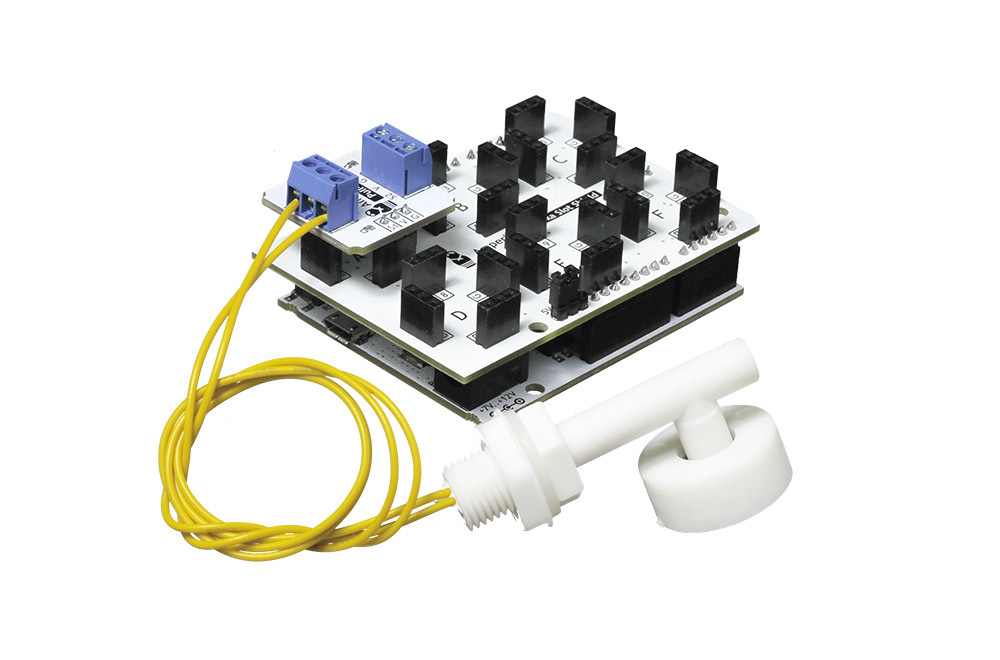

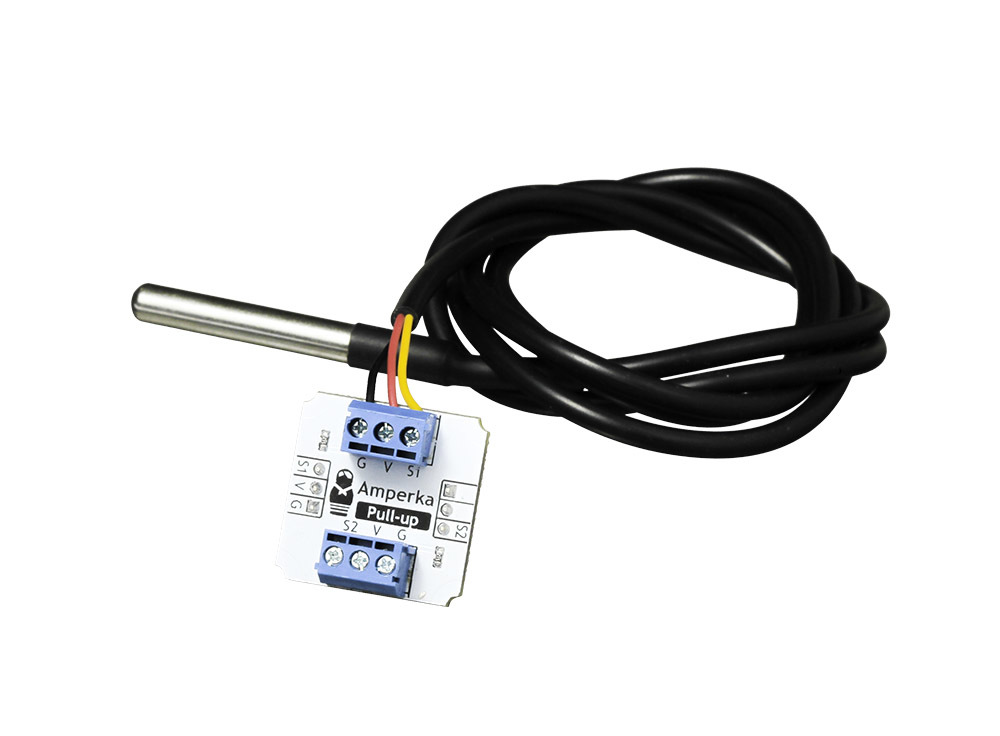

Подключить корпусную кнопку, геркон, датчик уровня воды или термометр DS18B20 к управляющей плате не так уж и сложно. Берёте макетку, добавляете резисторы, разъёмы или клеммы и соединяете всё это пучком проводов. Или просто подключаете датчики через модуль Troyka Pull Up v1.

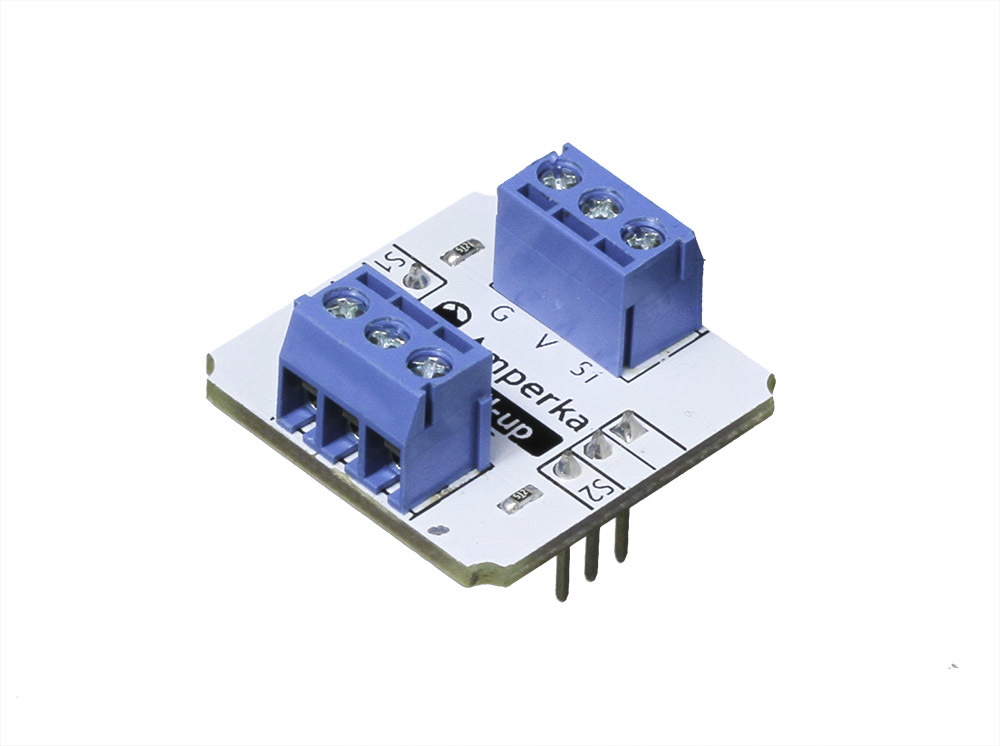

На борту модуля два клеммника для подключения двух внешних сенсоров и подтягивающие резисторы на 5 кОм.

Принцип работы

При подключении сенсоров, работающих на разрыв цепи, — тактовых кнопок или герконов — возникают проблемы из-за электромагнитных наводок. При разомкнутых контактах вся цепь превращается в одну антенну и ловит сигналы «из воздуха». Для устранения помех в схему подключения добавляются стягивающие или подтягивающие резисторы.

Troyka-модуль Pull Up v1 берёт и подтягивает два цифровых сигнала с датчиков к шине питания через встроенные резисторы. В итоге сигнал на входе управляющей платы избавляется от посторонних наводок.

Подключение

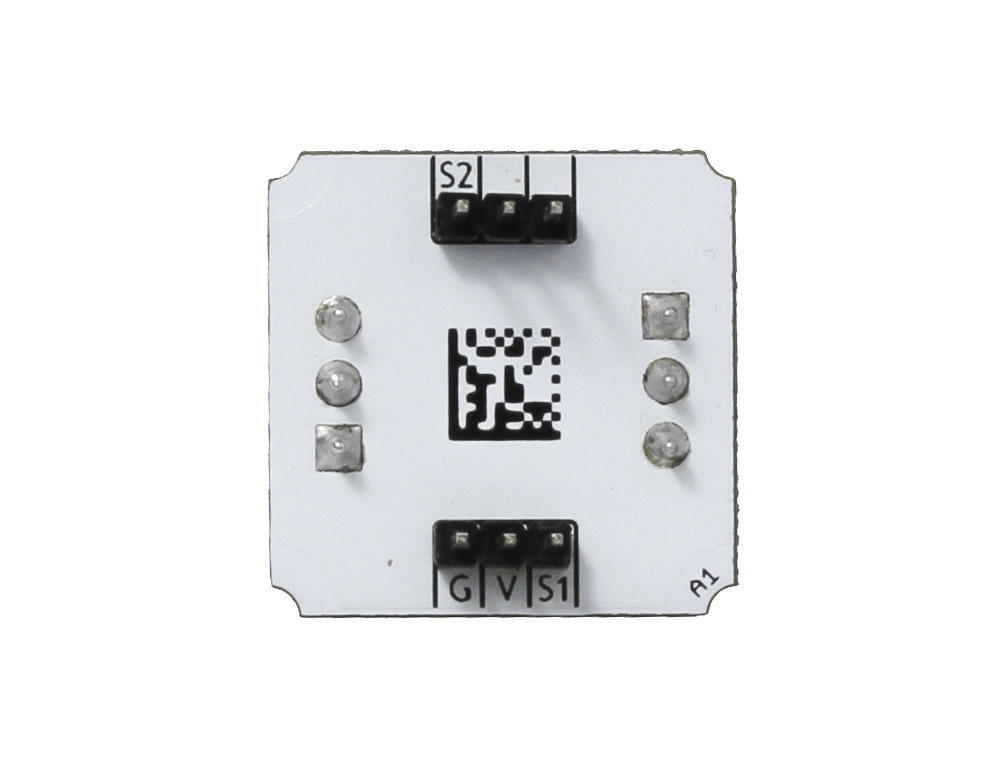

На модуле выведены две группы Troyka-контактов.

Первая группа

• Сигнальный (S1) — цифровой сигнал первого канала с подтяжкой к питанию.
• Питание (V) — питание модуля (3,3–5 В).
• Земля (G) — общая земля.

Вторая группа

• Сигнальный (S2) — цифровой сигнал второго канала с подтяжкой к питанию.

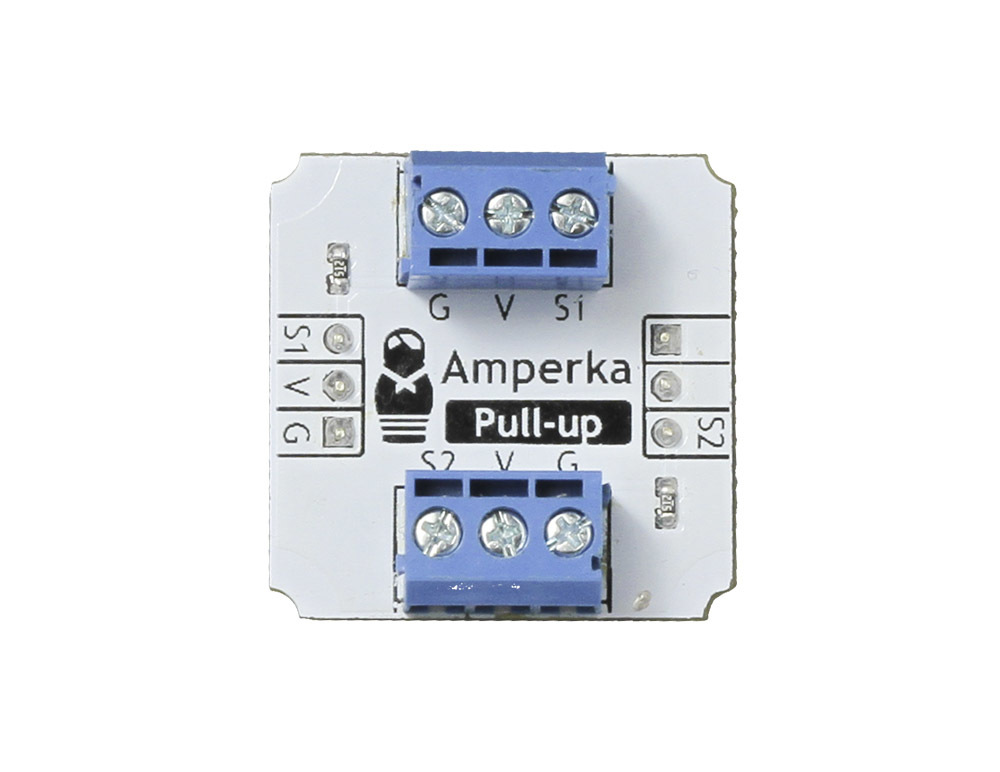

Сенсоры подключаются к модулю через два клеммника.

Первый канал

• Входной сигнал (S1) — контакт подключения цифрового сигнала датчика или одного из контактов кнопки/геркона.
• Питание (V) — питание датчика. Для кнопок и герконов не используется.
• Земля (G) — земля датчика. Подключается ко второму контакту кнопки или геркона.

Второй канал

• Входной сигнал (S2) — контакт подключения цифрового сигнала датчика.
• Питание (V) — питание датчика.
• Земля (G) — земля датчика.

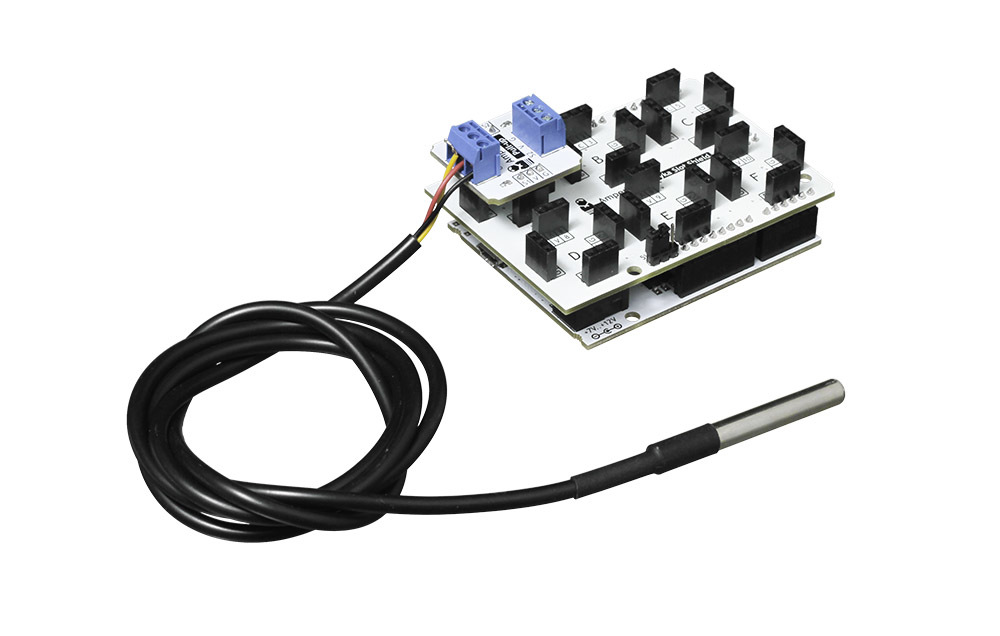

При подключении к Arduino или Iskra JS используйте Troyka Shield. А если хотите избавиться от лишних проводов — возьмите Troyka Slot Shield.

Комплектация

• 1× Плата-модуль
• 2× Трёхпроводной шлейф

Характеристики

• Напряжение питания: 3,3–5 В
• Входной интерфейс: цифровой сигнал с сенсора (колодки под винт)
• Выходной интерфейс: цифровой сигнал с подтяжкой к питанию (Troyka-контакты)
• Количество каналов: 2
• Сопротивление подтягивающих резисторов: 5,1 кОм
• Габариты: 25,4×25,4 мм
